Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
Dopo aver eseguito la post-elaborazione dell'operazione Ispezione superficie e il codice NC sulla macchina CNC, importare il file di risultati generato dalla macchina per consentire a Fusion di calcolare l'allineamento parte utilizzando la trasformazione specificata.
Nel browser, assicurarsi che il nodo Allineamento parte sia attivo.
Nell'ambiente contestuale Allineamento parte, fare clic su Ottieni risultati > Importa risultati di ispezione .
Viene visualizzata la finestra di dialogo Importa risultati di ispezione.
Accanto a File dei risultati, fare clic su Seleziona per selezionare un file dei risultati generati dalla macchina.
Viene visualizzata la finestra di dialogo File dei risultati.
Individuare e selezionare il file che si desidera importare, quindi fare clic su Seleziona.
Una barra di avanzamento visualizza l'importazione dei risultati e il calcolo dell'allineamento parte.
Al termine dell'importazione e del calcolo, i risultati colorati vengono visualizzati sul modello nell'area grafica. Inoltre, i risultati vengono aggiunti come un nodo nel browser e collegati all'allineamento parte calcolato. L'icona di stato accanto al nodo Allineamento parte cambia da non calcolato
a calcolato

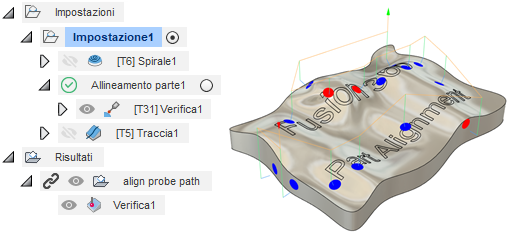

. Ad esempio:
Mediante il calcolo dell'allineamento parte, Fusion è stato in grado di capire come meglio regolare la parte in modo che sia allineata. È ora possibile analizzare i risultati di ispezione prima e dopo l'applicazione dell'allineamento parte ed esaminare la trasformazione per l'allineamento parte calcolato. Successivamente, eseguire la post-processazione delle operazioni rimanenti nel setup utilizzando l'allineamento parte calcolato ed eseguire il codice NC aggiornato sulla macchina CNC Il sistema di coordinate di lavoro (WCS) sul controller della macchina viene regolato per poter lavorare la parte in modo accurato.
