Impostazione della direzione della grana
Questa lavorazione fa parte di un'estensione. Le estensioni sono un modo flessibile per accedere a funzionalità aggiuntive in Fusion. Ulteriori informazioni.
Specificare la direzione della grana dell'inviluppo per ruotare i componenti sull'inviluppo in modo che la grana del componente corrisponda alla grana dell'inviluppo.

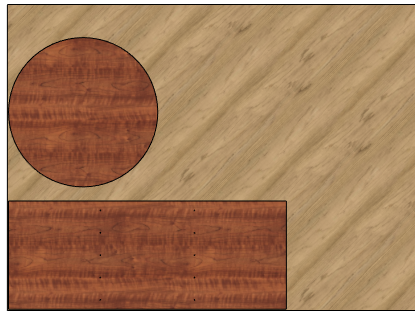

Nell'immagine seguente, la direzione della grana sui componenti è di 0 gradi, ma la direzione della grana sull'inviluppo è di 45 gradi. I componenti si allineano inizialmente all'asse X dell'inviluppo. L'orientamento dei componenti deve cambiare di 45 gradi in senso antiorario in modo che corrisponda alla grana sull'inviluppo.
Nella finestra di dialogo Disposizione avanzata, nella scheda Inviluppi, modificare la Direzione grana.

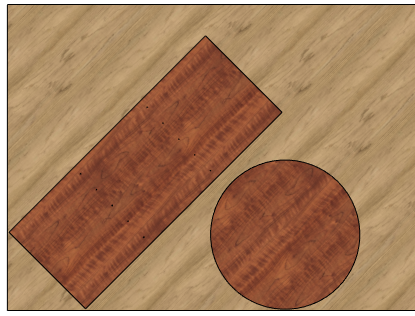

Se si inserisce una Direzione grana di 45 gradi, si ottiene l'orientamento corretto e la grana del componente corrisponde alla grana dell'inviluppo.
