Attività 7: esplorazione dei risultati mediante la Vista proprietà e la Vista di confronto

In questa attività si apprenderà come esaminare le proprietà dei risultati e selezionare più risultati nella Vista proprietà. Inoltre, si esamineranno più risultati nella Vista di confronto.

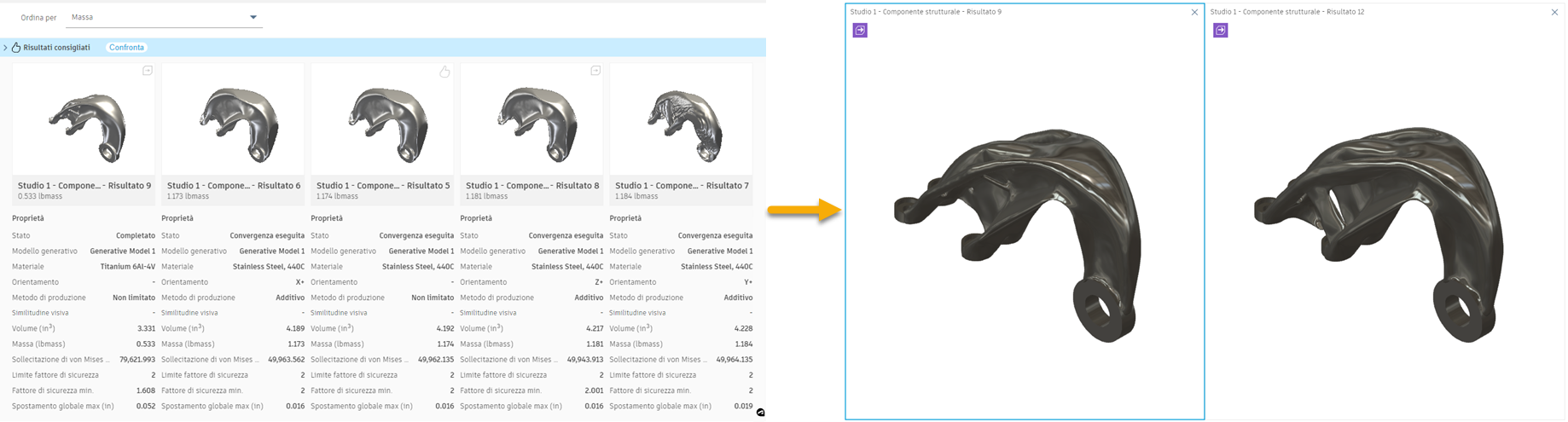

I risultati nella Vista anteprima (a sinistra) e i risultati selezionati nella Vista di confronto (a destra).

Prerequisiti

• Attività 6 completata.
• Viene visualizzata la scheda Esercitazione riferimento rapido staffa ALCOA.

Passaggi

1. Ordinare i risultati in base alla sollecitazione di Von Mises massima nella Vista proprietà.

   1. Per abilitare la Vista proprietà, nella scheda Esplora, fare clic su Visualizza > Vista proprietà .
   2. Per ordinare i risultati, dall'elenco Ordina per, selezionare Sollecitazione di Von Mises massima.

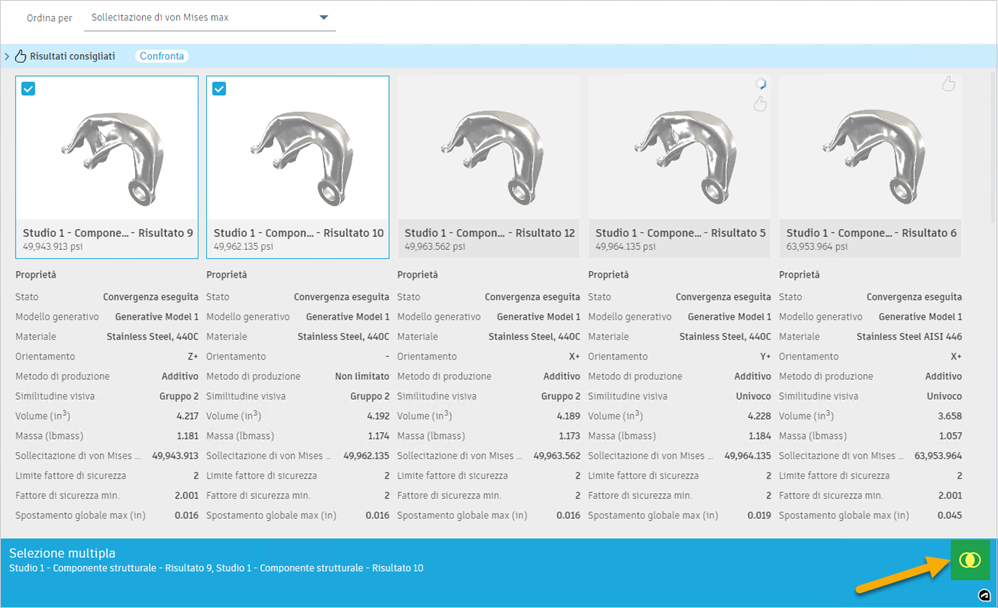

2. Selezionare più risultati per il confronto.

   1. Nell'angolo in alto a sinistra delle anteprime, fare clic sulle caselle di controllo, per i primi due risultati:
   2. Per aprire i risultati selezionati nella Vista di confronto, nella scheda Selezione multipla, fare clic su .

      Nota: Nella Vista di confronto, è possibile confrontare contemporaneamente fino a quattro risultati.



3. Esaminare più risultati nella Vista di confronto.

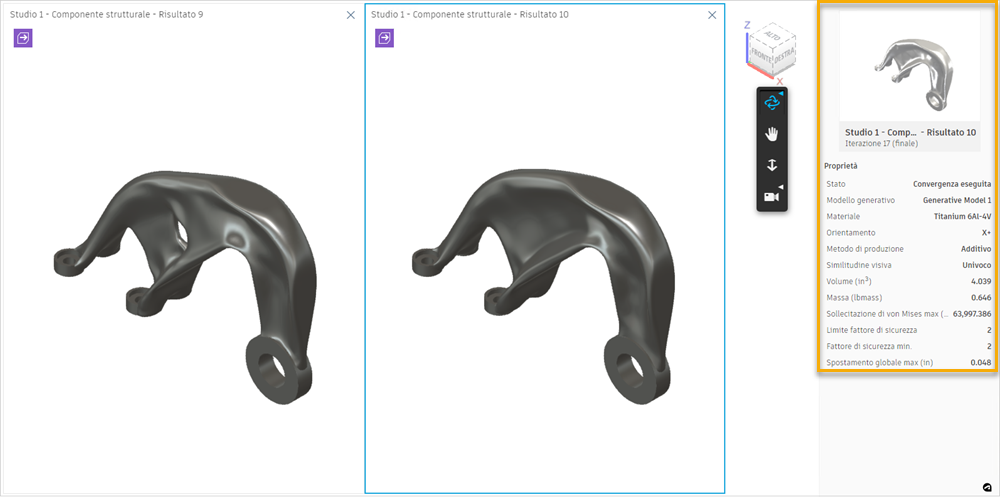

   1. Nella Vista di confronto, fare clic sulla seconda vista.

      Un riquadro blu viene visualizzato intorno alla vista dei risultati. Inoltre, l'anteprima e le proprietà di questo risultato vengono visualizzate nel riquadro Proprietà a destra.


   2. Per confrontare i risultati, nella barra degli strumenti Vista risultati a destra, utilizzare gli utensili, ad esempio Orbita, Panoramica e Zoom.

      Suggerimento: Le viste risultati sono sincronizzate e tutti i risultati vengono modificati contemporaneamente. È possibile confrontare tutti i risultati nelle stesse posizioni utilizzando lo stesso utensile.
   3. Per visualizzare la distribuzione della sollecitazione sulla superficie di tutti i risultati visualizzati, nella scheda Esplora, fare clic su Visualizza > Vista sollecitazione .
   4. Per rimuovere il risultato dalla Vista di confronto, nell'angolo in alto destra della seconda vista, fare clic su .

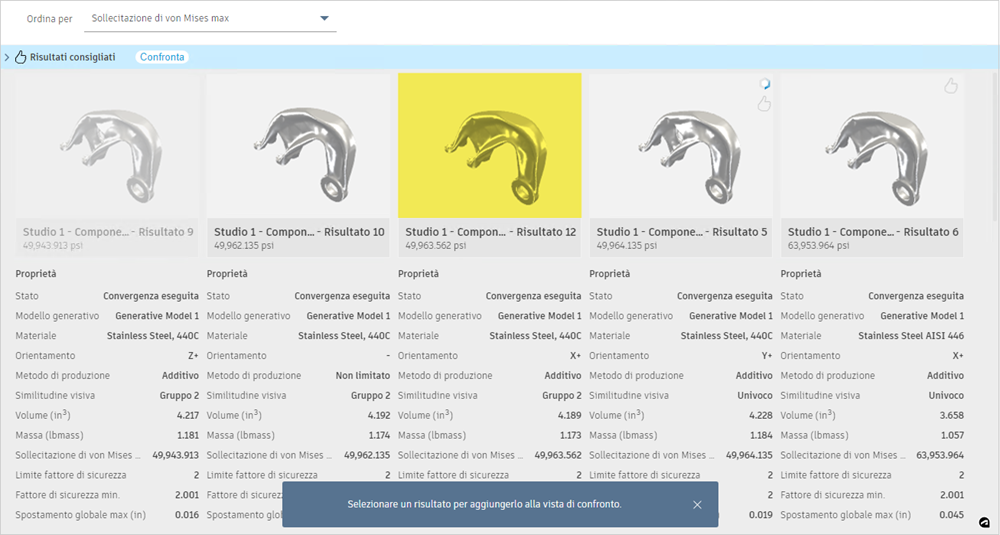

   5. Per aggiungere un risultato diverso per il confronto, nella scheda Visualizza risultati, fare clic su Confronta > Confronta .
   6. Per aggiungere un risultato alla Vista di confronto, nella Vista proprietà, selezionare l'anteprima del terzo risultato.


   7. Per confrontare il nuovo risultato con il risultato selezionato in precedenza, nella Vista di confronto, utilizzare gli utensili della barra degli strumenti Vista risultati.
   8. Per tornare alla Vista proprietà, nella scheda Vista risultati, fare clic su Termina vista risultato > Termina vista risultato .

Riepilogo dell'attività 7

In questa attività si è appreso come esaminare le proprietà dei risultati e selezionare più risultati nella Vista proprietà. Inoltre, sono stati esaminati più risultati nella Vista di confronto.
