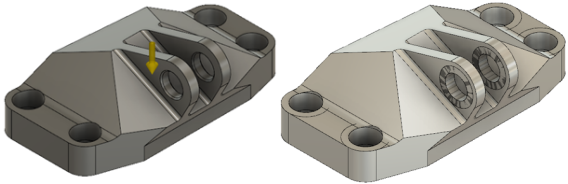

Attività 3: creazione della geometria di mantenimento per il perno centrale

In questa attività si apprenderà come creare geometria di mantenimento per mantenere l'area della forma iniziale che supporta il perno centrale. Innanzitutto, semplificare il modello rimuovendo la geometria non necessaria. Quindi, per creare la geometria di mantenimento, fare riferimento alle facce cilindriche del perno centrale e specificare 5 mm come spessore minimo del materiale.

Prerequisiti

• Attività 2 completata.

Passaggi

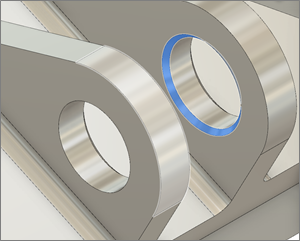

1. Rimuovere gli smussi da entrambi i lati dei due fori del perno centrale in Corpo1.

   1. Rendere Corpo1 visibile facendo clic sull'icona Nascosto .
   2. Su uno dei fori del perno centrale, passare il mouse sullo smusso arrotondato per evidenziarlo, fare clic su di esso per selezionarlo, quindi premere CANC sulla tastiera.
   3. Ripetere il processo per eliminare lo smusso sul secondo foro del perno centrale.

      Nota: Potrebbe essere necessario eseguire lo zoom avanti dei fori per selezionare gli smussi.


   4. Fare clic sull'angolo Fronte in alto a destra del ViewCube per ruotare il modello ed eliminare gli smussi sull'altro lato dei due fori di centraggio.
   5. Fare clic sulla Vista iniziale per ripristinare l'orientamento originale del modello.

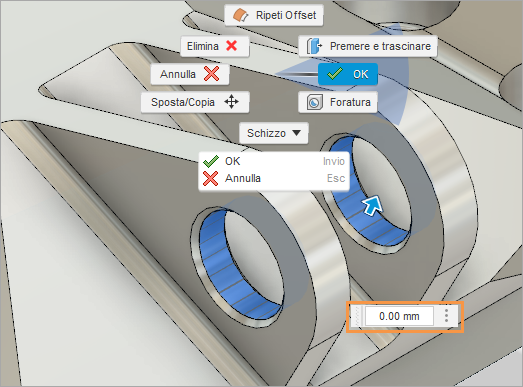

2. Applicare un offset alle facce cilindriche di 0 mm per ottenere una copia di superficie delle facce che si desidera mantenere.

   1. Nella scheda Modifica superficie modello, fare clic su Crea > Offset .
   2. Fare clic sulla faccia interna di ciascuno dei due fori del perno centrale.
   3. Fare clic con il pulsante destro del mouse per aprire il menu e scegliere OK per chiudere l'utensile.

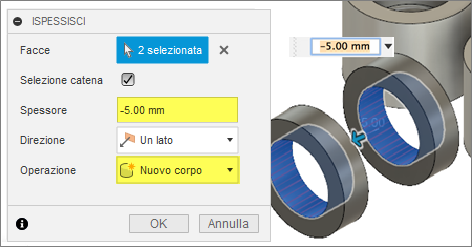

3. Utilizzare l'utensile Ispessisci per creare corpi solidi spessi 5 mm, utilizzando un valore negativo basato sulla perpendicolare della superficie.

   1. Nascondere Corpo1 facendo clic sull'icona Visibile per lasciare solo le superfici appena create.
   2. Nella scheda Modifica superficie modello, fare clic su Crea > Ispessisci e fare clic su entrambe le nuove superfici del perno centrale.
   3. Digitare -5 per lo spessore, quindi fare clic su OK per chiudere la finestra di dialogo Ispessisci.

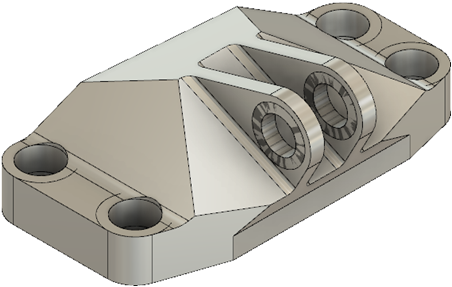

      È ora possibile visualizzare due corpi di superficie e due corpi solidi nella cartella Componenti modello.


   4. Visualizzare Corpo1 facendo clic sull'icona Nascosto nella cartella Componenti modello > Staffa GE > Corpi.
   5. Fare clic su Vista iniziale per ripristinare l'orientamento originale del modello.



Riepilogo dell'attività 3

In questa attività si è appreso come creare la geometria del perno centrale per mantenere la geometria che supporta il perno centrale. Per prima cosa, il modello è stato semplificato rimuovendo la geometria non necessaria. Quindi, sono stati creati fori del perno centrale della geometria di mantenimento spessi 5 mm.

Tali attività sono state eseguite utilizzando i seguenti utensili:

• Offset
• Ispessisci
