È necessario prendere in considerazione gli spessori dello strato (o la suddivisione dello strato) in TruPlan per rappresentare in modo accurato il modello, soprattutto se si desidera eseguire proiezioni laser, perché gli spessori vengono utilizzati per calcolare il valore di offset per l'output proiezione laser. Questo valore di offset viene anche utilizzato per creare nuove superfici che tengano conto dei layer creati nonché dei contorni trasferiti a tale superficie. Tuttavia, calcolare gli offset spessore può generare una grande quantità di dati e rallentare la velocità di elaborazione.
Per questo motivo, TruPlan consente di calcolare gli offset spessore in diversi modi.
- È possibile creare superfici reali sugli strati, memorizzarli con il progetto e visualizzarli nella finestra dell'applicazione. Fare clic con il pulsante destro del mouse su uno strato o una suddivisione dello strato e selezionare Includi offset superficie. Questa opzione assicura prestazioni soddisfacenti ma può aumentare significativamente le dimensioni del file. Questa operazione può essere eseguita durante o dopo l'importazione dei file dei composti.

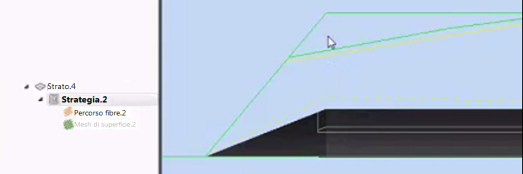

- È possibile creare offset calcolati nelle strategie. Questi vengono utilizzati per creare percorsi delle fibre e mesh accurati per gli strati, ma non vengono visualizzati come superfici nella finestra dell'applicazione e non vengono memorizzati nel progetto come superfici. Questa operazione riduce le dimensioni del file, ma può compromettere le prestazioni.
- È possibile anche utilizzare una combinazione delle due opzioni precedenti: creare una superficie dopo qualche strato all'interno del progetto, quindi attivare le strategie per calcolare gli offset in base a queste superfici.
Quando gli offset spessore sono attivati, i risultati potrebbero non essere visibili in TruPlan se le impostazioni di tassellazione sono troppo basse. Se ciò si verifica, fare clic con il pulsante destro del mouse nel browser di TruPlan, selezionare Proprietà e importare un file STL con una tassellazione più fine.
Calcolo degli spessori dello strato durante l'importazione
Quando si importano file XML, è possibile creare offset che vengono memorizzati con il progetto. È anche possibile scegliere di ignorare il calcolo dello spessore in modo da poter lavorare velocemente in TruPlan; ad esempio, per eseguire gli studi di fattibilità sulla forma generale di una parte. Se si ignora il calcolo dell'offset durante l'importazione, è comunque possibile attivarlo in un secondo momento in altre posizioni di TruPlan.
- Fare clic su Apri composti o Inserisci composti nella barra multifunzione di TruPlan.
Il nome del pulsante cambia a seconda del fatto che si disponga o meno di un file già aperto.
- Accedere al file XML desiderato e fare clic su Apri.

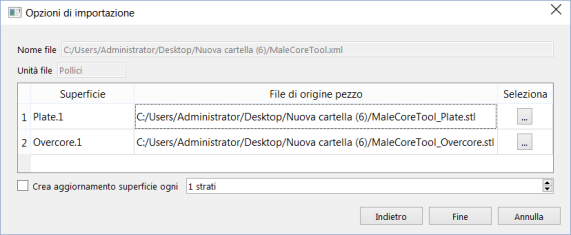

Si apre la finestra di dialogo Opzioni di importazione. L'aspetto di questa finestra di dialogo cambia a seconda dei contenuti del file importato.
- Selezionare Crea aggiornamento superfici ogni e selezionare l'intervallo in cui devono essere create le superfici.
Per default, questa opzione è sempre deselezionata quando si importano i file perché potrebbe compromettere le prestazioni.
Attivazione del calcolo spessore nelle strategie
Se si è scelto di non attivare il calcolo dello spessore durante l'importazione, è possibile farlo nella finestra di dialogo Strategia per uno strato.
- Nel browser di TruPlan fare doppio clic su una strategia oppure selezionare uno strato e fare clic su Strategia nella barra multifunzione di TruPlan per creare uno strato.
Si apre la finestra di dialogo Strategia.

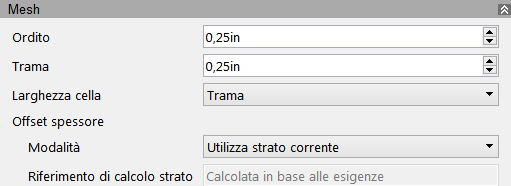

- Nella sezione Mesh della finestra di dialogo Strategia, selezionare una modalità sotto a Offset spessore.
- Utilizza strato corrente: consente di calcolare il valore di offset dello strato all'interno della strategia stessa. Questa opzione fornisce le rappresentazioni più accurate dello spessore ma può comportare l'utilizzo di una grande quantità di potenza di elaborazione. Per uno strato secondario, lo spessore è determinato dalla suddivisione principale.
- Utilizza esistente: utilizza l'offset dello strato memorizzato più di recente che precede la strategia. Questa opzione può offrire una rappresentazione ragionevolmente accurata dello spessore senza richiedere una grande quantità di potenza di elaborazione.
- Disattivato: non calcola il valore di offset.
Inclusione dell'offset superficie per uno strato
È possibile che lo spessore dello strato sia già stato calcolato per uno strato se:
- Lo strato è stato importato ed è stato attivato il calcolo dello spessore durante l'importazione, oppure
- Se l'offset spessore è stato attivato per almeno una strategia dello strato.
Tuttavia, in alternativa è possibile attivare questa opzione dal menu contestuale Strato.
- Fare clic con il pulsante destro del mouse sullo strato nel browser di TruPlan.

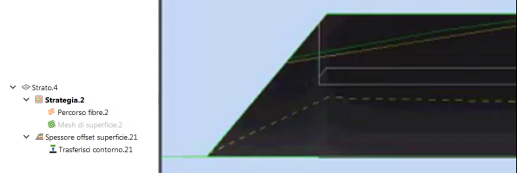

- Selezionare Includi offset di superficie.
Questa opzione consente di includere l'offset spessore nell'output proiezione laser anche se non è stata definita alcuna strategia per lo strato o se si è ignorato il calcolo dello spessore durante l'importazione.
Per gli strati secondari, l'offset spessore viene ereditato dallo strato principale, inclusi la suddivisione e gli strati secondari. Se l'offset spessore è attivato per uno strato, è possibile selezionare un tipo di offset su ciascuna delle sue suddivisioni, che vengono poi applicate ai relativi strati secondari. Per impostare il tipo di offset per una suddivisione, fare doppio clic sulla suddivisione nel browser di TruPlan e selezionare un tipo dalla casella Offset spessore.
Visualizzare o nascondere gli offset memorizzati

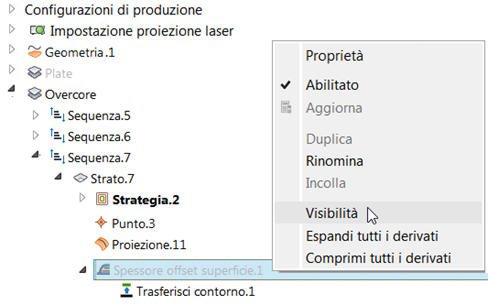

Per migliorare le prestazioni, per default gli offset superfici sono nascosti per al momento della creazione. Questi sono rappresentati dai nodi nel browser di TruPlan. Fare clic con il pulsante destro del mouse e selezionare Visibilità per visualizzarli in qualsiasi momento.
Calcolo dello spessore degli strati reticolati e non reticolati
Quando si calcolano gli spessori degli strati per utilizzarli con la proiezione laser, è necessario valutare se gli strati saranno reticolati o meno. Per default, in TruPlan lo spessore viene calcolato in base agli strati non reticolati. Tuttavia, è possibile modificare lo spessore dello strato al momento in cui viene reticolato. Gli strati vengono generalmente reticolati solo dopo che sono stati tutti applicati. Tuttavia, in alcuni casi devono essere reticolati durante il processo di produzione. Ad esempio, è possibile reticolare una laminazione di strati prima di applicare la laminazione successiva. È possibile tenerne conto utilizzando le opzioni Offset spessore nella finestra di dialogo Laminazione.
- Nel browser di TruPlan fare doppio clic su una laminazione oppure fare clic su Reticolazione nella barra multifunzione di TruPlan per creare una reticolazione.

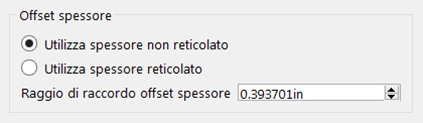

- Sotto a Offset spessore nella finestra Reticolazione scegliere se calcolare gli offset come reticolati o non reticolati per gli strati all'interno della reticolazione.
Ciò ha solo effetto se uno degli offset è stato attivato nella reticolazione. Utilizza i valori reticolati o non reticolati presenti nella scheda Proprietà della Composti Libreria.
- Se è stata selezionata l'opzione Utilizza spessore reticolato, è inoltre necessario impostare Raggio di raccordo offset spessore.
Questo valore controlla la transizione tra l'area delimitata della superficie in cui viene calcolato lo spessore dello strato e le aree in cui non viene calcolato. Un raggio maggiore dà luogo ad una transizione graduale e uniforme, mentre con un raggio piccolo la transizione può essere più breve e più brusca. Autodesk consiglia di impostare un valore pari a circa il doppio delle dimensioni dei triangoli utilizzati per la tassellazione.
