Uno strato è un layer di materiale che l'utente applica alla superficie per creare l'oggetto.
- Selezionare una laminazione nel browser di TruPlan.
Lo strato viene creato in questa laminazione. Se non esiste una sequenza, ne verrà creata una con il nuovo strato.
- Fare clic su Strato
nella barra multifunzione di TruPlan.

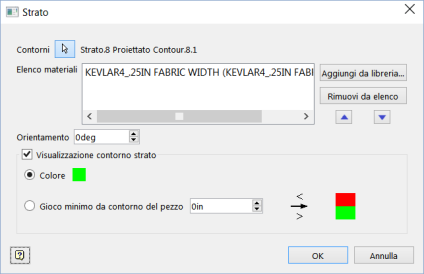

Si apre la finestra di dialogo Strato.
- Fare clic sulla freccia di selezione Contorni
e selezionare la proiezione che definisce i contorni dello strato.
Generalmente questa proiezione deriva da una curva sulla superficie del pezzo della laminazione in cui si sta creando lo strato. È possibile selezionare più proiezioni, a condizione che si trovino tutte sulla stessa superficie.
- Fare clic su Aggiungi da libreria e aggiungere un materiale allo strato.
Libreria dei materiali contiene i materiali che possono essere utilizzati per esplorare le diverse strategie per lo strato. I valori del formato associati al materiale selezionato saranno solo quelli del formato ammissibili nelle strategie che si creano per lo strato.
- Impostare l'opzione Orientamento.
Questo è l'angolo dello strato riferito alla direzione della laminazione di cui lo strato fa parte.
- Scegliere se si desidera visualizzare il contorno strato; è possibile regolare le proprietà dei contorni.
- Colore: colora il contorno dello strato con il colore specificato nel campione del colore.
- Gioco minimo da contorno del pezzo : colora le sezioni del contorno con i colori specificati, a seconda del fatto che la distanza tra il contorno dello strato e il contorno del pezzo sia inferiore o meno al valore di soglia. Generalmente, questo valore viene impostato sulla larghezza della banda o del nastro.
- Fare clic su OK.
- Per creare un offset superficie per lo strato, fare clic con il pulsante destro del mouse nel browser di TruPlan e selezionare Includi offset superficie.
In alternativa, è possibile attivare l'offset superficie per lo strato all'interno della sua strategia. Ciò richiede meno spazio su disco, ma può compromettere le prestazioni se si creano molti offset di questo tipo.
