チェーン選択

チェーン選択を使用して、加工する領域の周りで工具をガイドすることができます。[開いたチェーン]または[閉じたチェーン]を使用できます。

チェーンを選択すると、チェーンのの横に赤い矢印が表示されます。この矢印は、チェーンの外側を加工する場合は時計回りを指します。チェーンの内側を加工する場合は、矢印は反時計回りを指します。[反転]チェック ボックスをオンにすると、切削する側を変更できます。

時計回りを指す矢印**

反時計回りを指す矢印**

閉じたチェーン

閉じたチェーンでは、選択できるのは最も近い境界のみです。

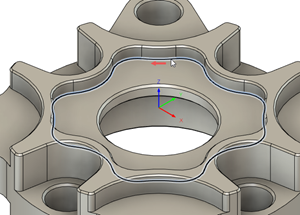

閉じたチェーンの選択**

開いたチェーン

開いたチェーンでは、自由度が増し、特定のジオメトリを選択できます。

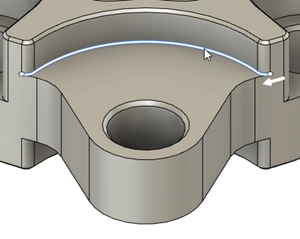

開いたチェーンの選択**

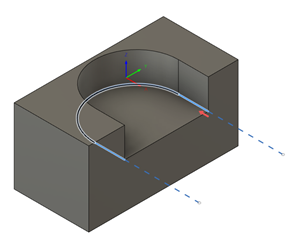

開いたチェーンを選択すると、[始点側延長の長さ]および[終端延長の長さ]を調整してジオメトリを延長できるようになるため、加工するジオメトリのタイプによっては役立つ場合があります。

延長の長さ**

このビデオでは、チェーン(Chain)選択オプションをいつ、どのように使用するかについて説明します。

時間: 3:30

チェーン選択でスケッチ セグメントとエッジ セグメントを結合する

エッジとは別に、スケッチ セグメントからチェーンを作る事もできます。どちらのタイプのセグメントも、ひとつのチェーンの中に共存することができます。
