チェーン ダイアログ コンテキストでチェーン選択を作成する

[製造]作業スペースのツールバーで、操作を開始します。

操作ダイアログで、[ジオメトリ]タブ に切り替えます。[ジオメトリ選択]ドロップダウン メニューから、[チェーン]を選択します。

[チェーン]ダイアログが開きます。

[モード] オプションのいずれかを選択します。

• 閉じたチェーン: エッジをクリックすると、Fusion は可能な限りエッジの閉じたループを選択します。
• 開いたチェーン: 個々のエッジから連続する開いた輪郭を選択します。必要に応じて、チェーン延長を定義して、ツールが選択したエッジをどのように処理するかを指定します。

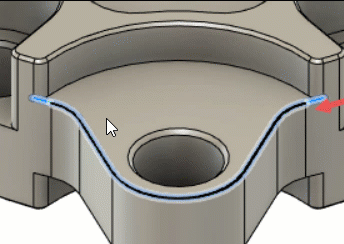

モデルから輪郭を選択します。

[OK]をクリックして選択内容を確定するか、同じダイアログ内で現在のチェーンの編集を続けます。
