チェーン選択を作成する: 直接方式

  1. [製造]作業スペースのツールバーで、操作を開きます。

    注: 使用できるジオメトリ選択オプションは、操作によって異なります。

  2. 操作ダイアログで、[ジオメトリ]タブ [ジオメトリ]タブ アイコン に切り替えます。

  3. ボディのエッジをクリックして、選択範囲を作成します。使用可能な最長のチェーンが選択されます。エッジにポインタを合わせると、作成される選択範囲をプレビューすることができます。

    注: 選択したエッジが開いたポケットの境界上にある場合、Fusion は閉じたチェーンを形成しようとしません。代わりに、クリックしたエッジに応じて、壁に沿って、またはモデルのエッジに沿って接続された一連のエッジから開いたチェーンを形成します。

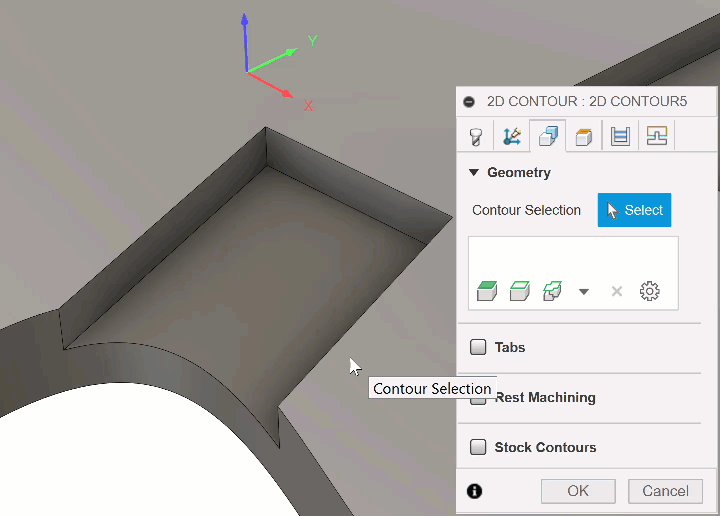

    開いたポケットに沿って開いたチェーンを作成する

    ポケットの境界に沿った完全なエッジのループを選択し、閉じたチェーンを形成するには、チェーン ダイアログを開き、閉じたチェーン モードを選択してから、境界エッジのいずれかをクリックします。

  4. (省略可能)選択を単一のエッジ セグメントに限定するには、[Alt] (macOS の場合は[Option])を押しながらエッジを選択します。

    新しく形成されたチェーンが[ジオメトリ選択]ボックスに表示されます。このボックスでチェーンを選択し、さらに編集することができます。

  5. (省略可能)チェーン選択を削除するには、[Ctrl] (Windows)または[Command] (macOS)を押しながら、キャンバス上で選択範囲をクリックします。
