閉じたチェーンを編集する

最初の選択後、選択したチェーンをさらに編集して、エッジ セグメントを追加したり、チェーンのアウトラインを修正したりすることができます。

1. 必要に応じて、[チェーン]ダイアログでチェーン編集コンテキストを入力します。

   1. ブラウザで、編集するチェーン選択を持つ操作を選択します。操作をダブルクリックするか、右クリックして[編集]を選択します。

   2. 操作ダイアログで、[ジオメトリ]タブ に切り替えます。これで、前の手順で作成したチェーンがモデル上でハイライト表示されます。

   3. キャンバス上で修正するチェーンをクリックするか、[ジオメトリ]タブの[ジオメトリ選択]ボックスでチェーンをダブルクリックします。[チェーン]ダイアログが開きます。

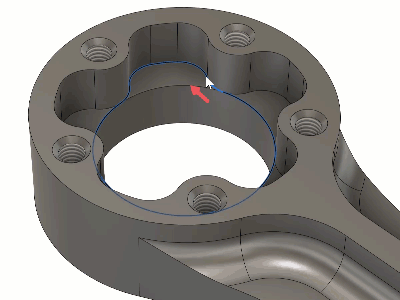

2. チェーンに含めるエッジをクリックします。Fusion は、選択されたエッジを含む、可能な限り最短の閉じたエッジ ループを選択します。選択したエッジが必須の中間点になり、水色でハイライト表示されます。



3. 以前に選択した中間点の 1 つを除去してチェーンを短くするには、水色で示されているエッジの 1 つをクリックします。ツールパスが、すべての中間点を含む、使用可能な中で最短のエッジ ループに縮小されます。

4. (省略可能)アクティブな選択からすべてのエッジを除去するには、[選択]ボタンの横にあるバツ印のアイコンをクリックします。



5. 赤い矢印で示されるチェーンの方向を確認します。これは、パスの加工中の工具方向を表します。必要に応じて、[チェーン]ダイアログの[反転]オプションを選択するか、キャンバス上の矢印をクリックして、方向を反転させます。

6. [OK]をクリックするか、[Enter]を押して変更を確定します。
