マシン定義を削除または置換する

マシン定義がセットアップや NC プログラムで使用されている場合でも、ブラウザまたはマシン ライブラリのドキュメント ライブラリから直接マシンを削除または置き換えることができます。これにより、マシン定義が使用されているすべての場所からマシン定義を手動で削除または置換する必要がなくなり、マシン管理がより効率的になります。

ブラウザを使用する

1. マシン定義が選択されているセットアップを含むデザインを作成または開きます。

2. ブラウザで、セットアップ ノードの下にあるマシン定義ノードを右クリックします。



3. オプションを選択します。次のいずれかを選択します。

   • [マシンを編集] : [マシン定義] ダイアログが開きます。

   • [マシンを削除] : マシン定義を、現在のセットアップ、すべてのセットアップ、すべてのセットアップと NC プログラム、またはドキュメントから削除できます。

   • [マシンを置換] : マシン定義を、このセットアップ、すべてのセットアップ、またはすべてのセットアップと NC プログラムのマシン ライブラリから別のものに置き換えることができます。

   • [セットアップから削除] : マシン定義が現在のセットアップからすぐに削除されます。

4. [マシンを削除] を選択した場合:

   1. [マシンを削除] ダイアログの [削除元] リストで、マシン定義を削除する場所を選択します。

      注: 置き換えるマシン定義と同じ機能を使用するマシン定義を選択してください。

   2. [OK] をクリックします。

5. [マシンを置換] を選択した場合:

   1. [マシンを置換] ダイアログで、 [選択] をクリックして、マシン ライブラリから別のマシン定義を選択します。

   2. [置換先] リストで、マシン定義を置き換える場所を選択します。

   3. [OK] をクリックします。

マシン ライブラリを使用する

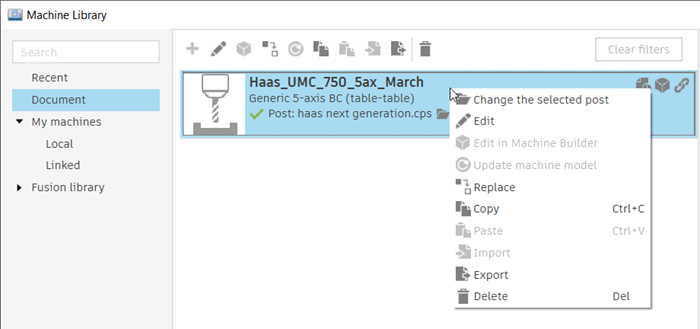

1. [マシン ライブラリ] の左側のペインで、 [ドキュメント] を選択します。

2. 中央のペインで、マシン定義を右クリックします。



3. オプションを選択します。次のいずれかを選択します。

   • [削除] : マシン定義を [ドキュメント] ライブラリから削除します。

   • [置換] : [ドキュメント] ライブラリ内のマシン定義を別のマシン定義に置き換えます。

4. [削除] を選択し、マシン定義がセットアップ、NC プログラム、またはそれらの両方で使用されている場合:

   1. [マシンを削除] ダイアログで、マシン定義が使用されているすべてのセットアップと NC プログラムおよび [ドキュメント] ライブラリからマシン定義を削除するオプション、またはマシン定義が使用されているすべてのセットアップと NC プログラムからマシン定義を削除して [ドキュメント] ライブラリにはそのまま保持するオプションを選択します。

   2. [OK] をクリックします。

5. [置換] を選択し、マシン定義がセットアップ、NC プログラム、またはそれらの両方で使用されている場合:

   1. [マシンを置換] ダイアログで、マシン定義が使用されているすべてのセットアップと NC プログラムおよび [ドキュメント] ライブラリのマシン定義を置き換えるか、マシン定義が使用されているすべてのセットアップと NC プログラムのマシン定義を置き換えて [ドキュメント] ライブラリにはそのまま保持するかを決定するオプションを選択します。

   2. [マシンを選択] をクリックして、別のマシン定義を選択します。

      注: 置き換えるマシン定義と同じ機能を使用するマシン定義を選択してください。

   3. [OK] をクリックします。
