フィラー コンポーネントを指定する
Fusion Manufacturing Extension
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。
注: [フィラー]設定は、[2D 実際の形状]ソルバー タイプを操作する場合にのみ使用できます。
選択セット内の任意の数のコンポーネントを指定して、フィラーを整列させることができます。フィラーとは、通常、追加でストックしてはおきたいが、スペースが不足している場合においては整列に含めるほどの緊急性がないコンポーネントのことです。
指定した量の非フィラー コンポーネントが整列された後にスペースが残る場合、そのエンベロープにフィラー コンポーネントが配置されます。すべての非フィラー コンポーネントにスペースが割り当てられると、フィラー コンポーネントに指定された数量に達していなくても、エンベロープは追加されません。
ヒント: 大きい部品を製造した後に残るストック素材のスクラップがすべて効率的に使用されるように、大量に製造する必要のある小さなコンポーネントに対してフィラー設定を使用します。
コンポーネントをフィラーとして設定するには、[オブジェクト]タブの選択テーブルで、コンポーネントの行にある[フィラー]チェックボックスをオンにします。

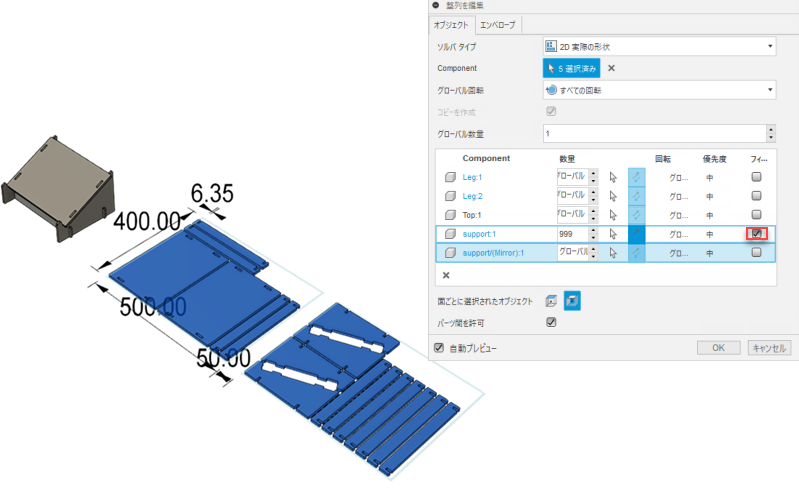

この例では、サポートの 1 つがフィラーとして選択されています。
注: コンポーネントをフィラーとして設定すると、コンポーネントの数量は自動的に 999 に設定されます。コンポーネントの[数量]ボックスに希望の値を入力することで、この値を上書きすることができます。コンポーネントの[フィラー]チェックボックスをオフにすると、コンポーネントの数量が[グローバル]に戻ります。
