木目の方向を設定する
Fusion Manufacturing Extension
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。
エンベロープの木目の方向を指定して、コンポーネントの木目がエンベロープの木目と一致するように、エンベロープ上のコンポーネントを回転します。

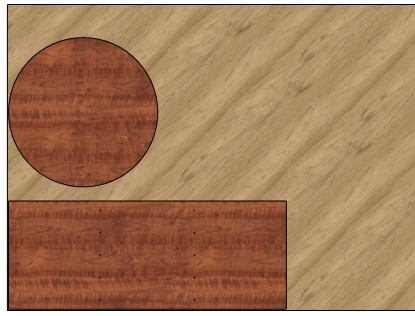

次の図では、コンポーネントの木目の方向は 0 度ですが、エンベロープの木目の方向は 45 度です。コンポーネントは、最初はエンベロープの X 軸に位置合わせされています。エンベロープの木目に合わせて、コンポーネントの方向を反時計回りに 45 度変更する必要があります。
[高度な整列]ダイアログの[エンベロープ]タブで、[木目方向]を変更します。

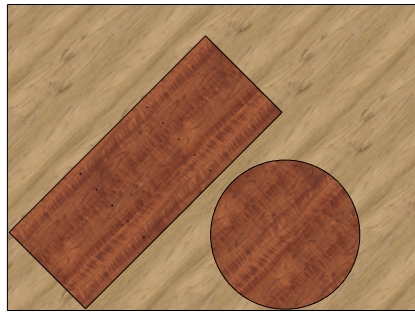

[木目方向]に 45 度を入力すると、コンポーネントの木目がエンベロープの木目と一致し、正しい方向になります。
