ネストするタイプを選択する: デザイン全体

[デザイン]作業スペースで、[ネストの準備]ダイアログを使用して、作成するネストにパーツを含めるか、作成するネストからパーツを除外します。この操作は、パーツごとに個別に行うことも、ここで説明しているように、特定のタイプのすべてのパーツに対して行うこともできます。

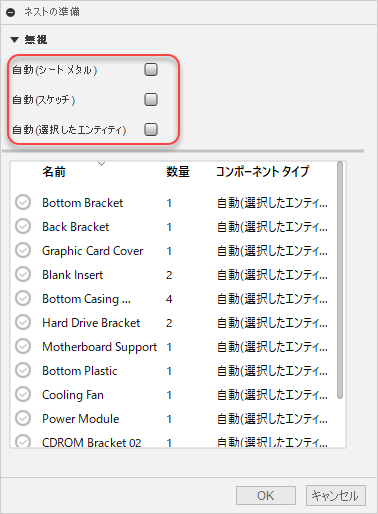

1. [デザイン] > [ツール] > [ネスト] > [ネストの準備]をクリックして、[ネストの準備]ダイアログを開きます。



2. [無視]の下で、ネストに含めない項目のタイプを選択します。

   • [自動(シート メタル)]: すべてのシート メタル パーツを除外します。
   • [自動(スケッチ)]: すべてのスケッチを除外します。
   • [自動(選択したエンティティ)]: シート メタル以外のソリッドを除外します。

3. [OK]をクリックして、デザインを保存します。

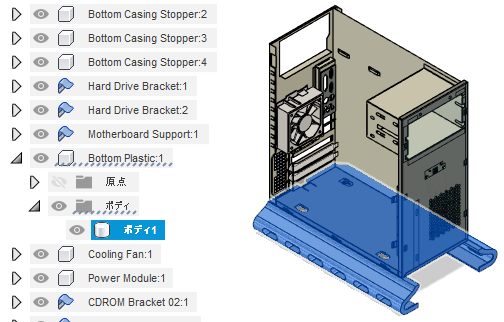

たとえば、1 つのボディが選択されていて、スケッチが含まれていないシート メタル モデルがあるとします。

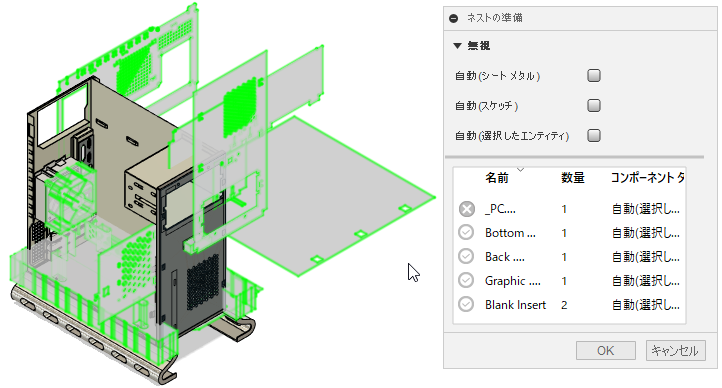

[ネストの準備]ダイアログが開き、[無視]で何も選択されていない場合、使用可能なすべてのパーツが、ネストに含まれるようにハイライト表示されます。

[選択したエンティティ]を[無視]に設定すると、選択したボディはハイライト表示されなくなります。

[シート メタル]を[無視]に設定すると、すべてのパーツがネストから除外されます。

[コンポーネント タイプ]列のドロップダウン メニューを使用して、個々の項目の処理方法をコントロールすることもできます。これは、ダイアログ上部で行った設定よりも優先されます。

詳細と例については、「[ネストの準備]のリファレンス」というトピックを参照してください。
