ネストするタイプを選択する: 個々の項目

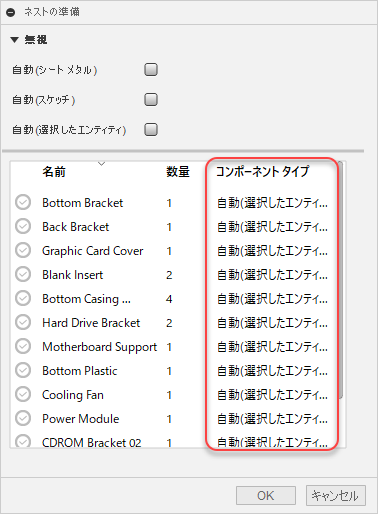

デザイン内の個々の項目をネストで処理する方法をコントロールします。これは、[ネストの準備]ダイアログの[コンポーネント タイプ]列内で行います。これらの設定は、ダイアログ上部のデザインレベルの設定よりも優先されます。

1. [デザイン] > [ツール] > [ネスト] > [ネストの準備]をクリックして、[ネストの準備]ダイアログを開きます。

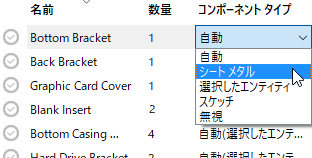

2. リスト内の任意の項目について、[コンポーネント タイプ]列の内側をクリックしてドロップダウン メニューを開きます。

3. このドロップダウン メニューを使用して、Fusion がネストでオブジェクトを処理する方法を指定します。



   • [自動]: Fusion が、このオブジェクトの種類を決定し、ネスト可能な項目として処理する最善の方法を決定します。たとえば、オブジェクトがシート メタルの場合、Fusion がこれを検出し、ネストするフラット パターンを検索します。

   • [シート メタル]: Fusion は、ネストに使用するフラット パターンをチェックします。

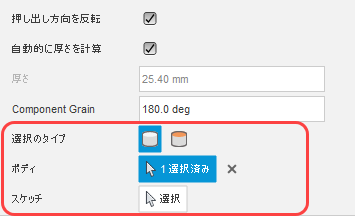

   • [選択したエンティティ]: Fusion は、ユーザがダイアログの下部に用意されているコントロールを使用して選択したこのオブジェクトのパーツをネストします。



     また、[コンポーネント ソース]ダイアログで、パーツに対して許容される回転値を手動で設定することもできます。

   • [スケッチ]: Fusion は、オブジェクトの最大の面を決定し、それをネストに使用します。また、パーツの厚さを使用して、使用する適切なパッケージを決定します。

   • [無視]: Fusion は、このパーツをネストで無視します。

4. [OK]をクリックして、デザインを保存します。

詳細と例については、「[ネストの準備]のリファレンス」というトピックを参照してください。
