1 つのビューを破断する

Fusion の[図面]作業スペースでシート上のビューを破断する方法を学習します。

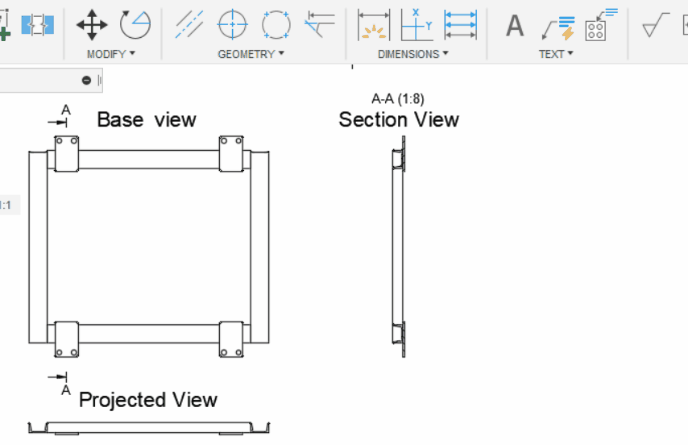

1. [作成] > [ビューを分割] を選択します。

   [ビューを分割]ダイアログが表示されます。

2. 破断するビューをクリックします。

3. [ビューを分割]ダイアログで、破断の方向を選択します。

   • 水平(Horizontal)
   • [垂直]
   注: ビューの長さまたは高さに基づいて、[方向]が自動的に選択されます。

4. 始点を選択します。破断が開始される位置が線分で示されます。

5. 終点を選択します。破断が終了する位置が線分で示されます。

6. 必要に応じて、残された 2 つのセクション間のギャップの距離を入力します。

7. 必要に応じて、ワークフローを繰り返して複数の破断を作成します。

8. [OK]をクリックします。

選択したビューが表示され、指定した始点と終点の間のセクションはありません。破断線が長いほど、破断記号が多く表示されます。
