ビュー内の破断を編集する

Fusion の[図面]作業スペースでビュー内の破断を編集する方法を学習します。

次のいずれかの方法で、破断を編集します。

[破断図の編集]ダイアログを使用する

1. シートで、破断図内のいずれかの破断記号をダブルクリックします。

   [破断図の編集]ダイアログが表示されます。

2. [破断図の編集]ダイアログで、破断に対して必要な変更を行います。始点または終点を変更すると、破断の始点と終点の新しい位置を選択することができるように、全体図が破断なしで表示されます。

   注: 既存の破断の方向を変更することはできません。破断の方向を変更するには、破断を削除してから新しい破断を作成します。

3. [OK]をクリックします。

選択したビューが新しい破断とともに表示されます。

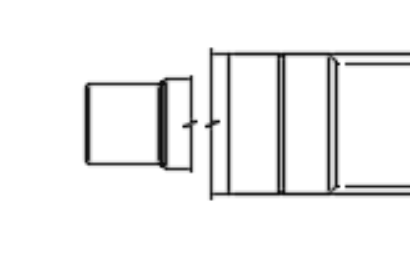

破断線をドラッグする

いずれかの破断線をビュー内の新しい位置にドラッグします。マウス ボタンを放すと、破断が更新されます。

ビューの表示範囲を広げるには、破断線を反対側の破断線の上や外側にドラッグします。
