シミュレーション結果

有限要素解析(FEA)ソルバーの出力は、通常、大量の生データです。このデータは、グラフィカル表現を使用せずに解釈するのは困難で、面倒です。コンター プロットは、応力、変形、温度、およびその他の結果の分布を、さまざまな色を使用してグラフィカルに表示します。シミュレーション解析の重要な点は、結果の適切な解釈と評価です。

解析結果の解釈は、最も慎重な検討を要します。コンターの色と結果の数値結果を比較します。結果から意味を読み取り、工学原理に基づいて結果を考察します。結果が予想と異なった場合は、モデルの設定を検証し、相違の原因を突き止めます。

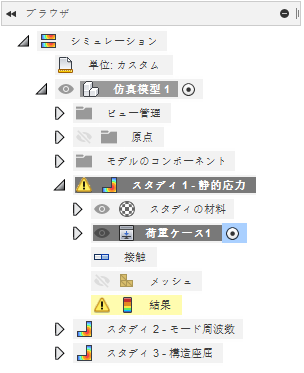

スタディによって、結果をダウンロードして表示する場合と、ブラウザベースのオンライン ビューアから結果がストリーミングされる場合があります。結果を解析するためのツールは、それぞれのケースで若干異なります。
