전자 제품 냉각의 표준 결과

전자 제품 냉각 시뮬레이션에서 생성된 결과를 사용하여 디자인이 실행 가능한지, 과열되어 실패할 가능성이 있는지 확인할 수 있습니다. 결과는 다양한 구성요소가 도달 가능한 온도와 모델링하는 열 싱크 및 팬이 이러한 온도에 미치는 영향을 보여 줍니다. 표준 결과는 개별 결과 및 결합된 결과로 표시됩니다.

• 결과 폴더에는 구성요소 온도 또는 공기 온도와 같은 분석의 특정 측면에 초점을 맞춘 결과가 호스트됩니다.
• 결합된 결과 폴더는 결과 오버레이를 제공하므로 예를 들어 공기 온도와 구성요소 온도가 서로 영향을 미치는 방식을 확인할 수 있습니다. 상호 작용을 보다 잘 이해하려면 이러한 결과를 개별 결과와 함께 사용합니다.

결과 이름	예	표시 내용	액세스
최대 임계값		온도 임계값이 학습 설정에 지정된 구성요소 및 이 임계값이 최대 온도 임계값에 얼마나 가까운지	브라우저

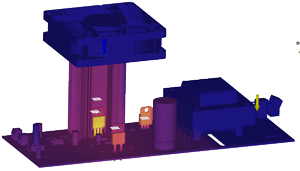

구성요소 온도		시뮬레이션 모형에 있는 모든 구성요소의 온도	브라우저

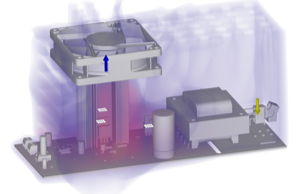

공기 온도		모형 엔클로저의 모든 구성요소를 둘러싸는 공기의 온도입니다.	브라우저

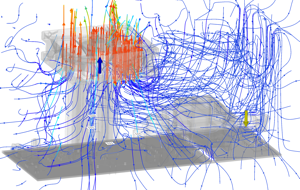

공기 속도		모형 엔클로저에서 이동하는 공기의 방향 및 속도입니다.	브라우저

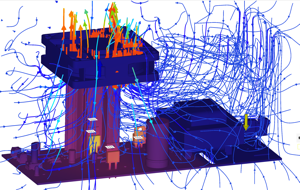

공기 속도 + 구성요소 온도		모형 엔클로저에서 이동하는 공기의 방향 및 속도와 모형 구성요소의 온도	브라우저

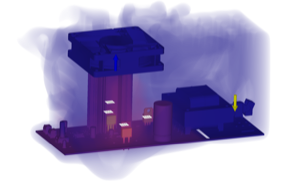

공기 온도 + 구성요소 온도		모형 구성요소의 온도와 해당 구성요소를 둘러싼 공기의 온도	브라우저
