Animacja: tworzenie projektu

Ten temat zawiera podstawowe czynności umożliwiające tworzenie projektu za pomocą niektórych narzędzi modelowania, przeglądarki, osi czasu i obszarów roboczych.

Wymagania

Przed rozpoczęciem:

• Aby utworzyć i zapisać projekt, użytkownik musi mieć rolę członka zespołu (lub nowszego). Jeśli po wykonaniu tych czynności okaże się, że nie można zapisać projektu, skontaktuj się z administratorem centrum lub osobą, która Cię zaprosiła do centrum.

• Należy ustawić domyślną orientację modelowania na Y w górę.

  1. W prawym górnym rogu okna Fusion na pasku aplikacji kliknij ikonę profilu.
  2. Wybierz opcję Preferencje > Ogólne.
  3. Ustaw Domyślną orientację modelowania na Y w górę.

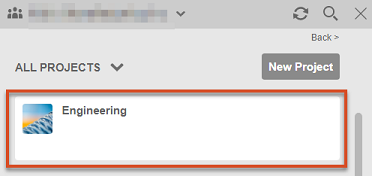

Ustaw aktywny projekt

1. Otwórz ikonę panelu danych , jeśli nie jest jeszcze otwarta.

2. Kliknij kolejno Narzędzia główne w panelu Dane, aby wyświetlić listę projektów.

3. Kliknij dwukrotnie projekt, którego członkiem jest użytkownik, i dodaj do niego zawartość, aby uaktywnić ten projekt.

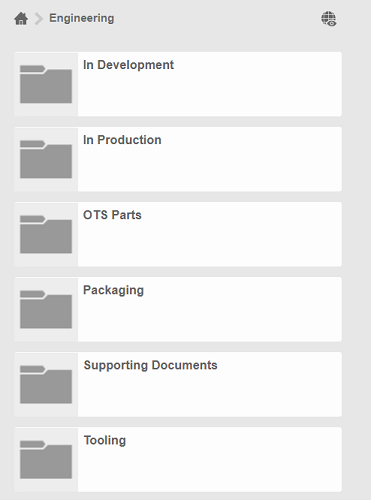

   Zostanie otwarty projekt i zostaną wyświetlone wszystkie projekty i foldery, do których masz dostęp.



Wskazówka: Jeśli nie ma żadnych projektów, kliknij opcję Nowy projekt, aby go utworzyć, a następnie kliknij dwukrotnie projekt, aby go uaktywnić. Alternatywnie, można zawsze kontynuować bez ustawiania na razie aktywnego projektu, jeśli wolisz.

Tworzenie i zapisywanie projektu

1. Kliknij kolejno Plik > Nowy projekt.

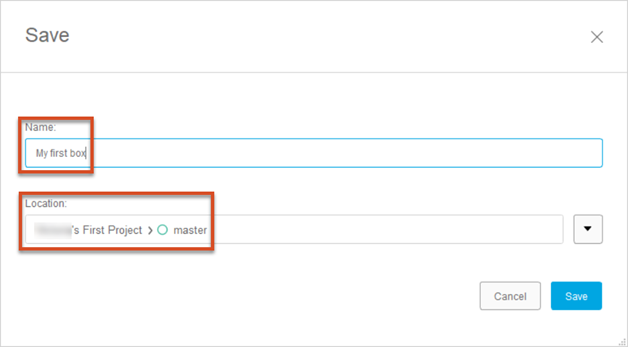

2. Kliknij ikonę Zapisz , aby zapisać projekt.

3. W polu Nazwa wprowadź wartość My first box.

4. Ustaw Położenie dla projektu, do którego należysz i możesz dodać zawartość.

5. Kliknij przycisk Zapisz.

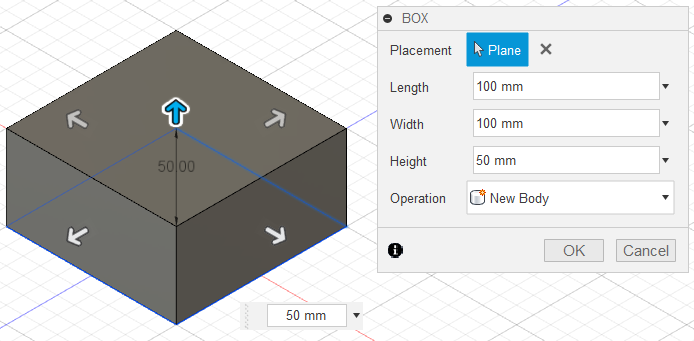

Utwórz prostopadłościan

1. Na pasku narzędzi rozwiń menu Utwórz i wybierz opcję Prostopadłościan.

2. Wybierz Płaszczyznę XZ wzdłuż dolnej części obszaru roboczego.

3. Kliknij dwa punkty, aby zdefiniować długość i szerokość prostopadłościanu.

4. W oknie dialogowym Prostopadłościan wprowadź następujące wartości:

   • Długość: 100 mm
   • Szerokość: 100 mm
   • Wysokość: 50 mm

5. Kliknij przycisk OK.

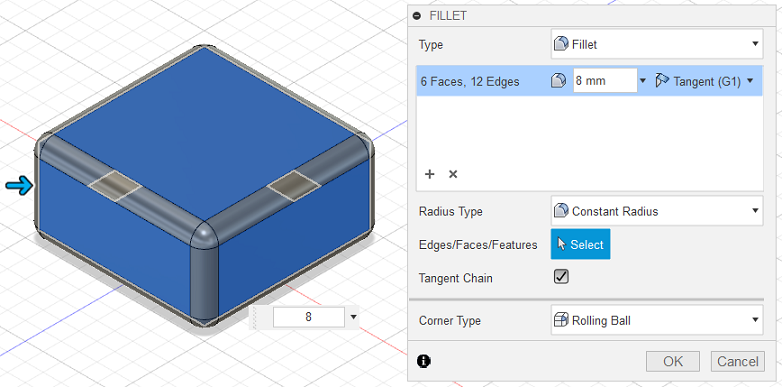

Zaokrąglij krawędzie Prostopadłościanu

1. Kliknij prawym przyciskiem myszy pusty obszar w obszarze rysunku, a następnie wybierz opcję Naciśnij i ciągnij z menu znakowego.

2. Kliknij i przeciągnij przez obszar rysunku, aby wybrać całe pole.

3. Wprowadź wartość 8 mm dla opcji Promień.

4. Kliknij przycisk OK.

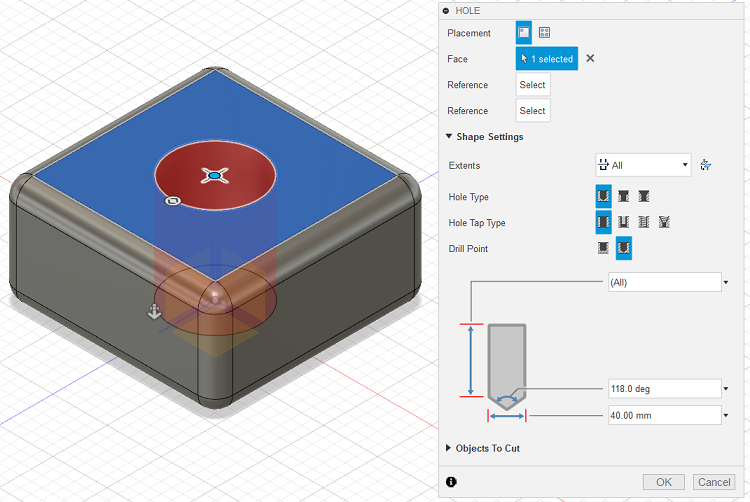

Dodaj otwór do Prostopadłościanu

1. Na pasku narzędzi rozwiń menu Utwórz i wybierz opcję Otwór.

2. Wybierz górną powierzchnię Prostopadłościanu.

3. Przeciągnij środek Otworu do środka Prostopadłościanu.

4. Ustaw Średnicę na wartość 40 mm.

5. Zmień Zakres na Wszystkie.

6. Kliknij przycisk OK.



Zamknij i ponownie otwórz projekt

1. Kliknij przycisk Zapisz.

2. W oknie dialogowym Zapisz kliknij przycisk OK.

3. Kliknij przycisk Zamknij X na karcie Moje pierwsze pole.



   Projekt jest zamknięty i wyświetlany jest pusty projekt.

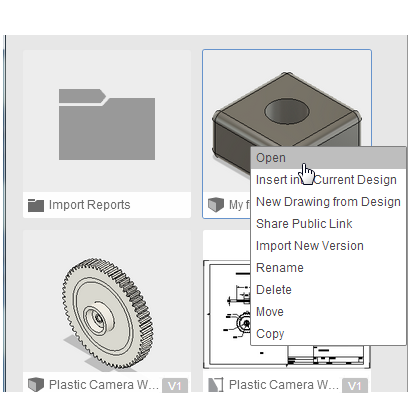

4. W panelu Dane kliknij dwukrotnie opcję Moje pierwsze pole lub kliknij prawym przyciskiem myszy Moje pierwsze pole i wybierz opcję Otwórz.

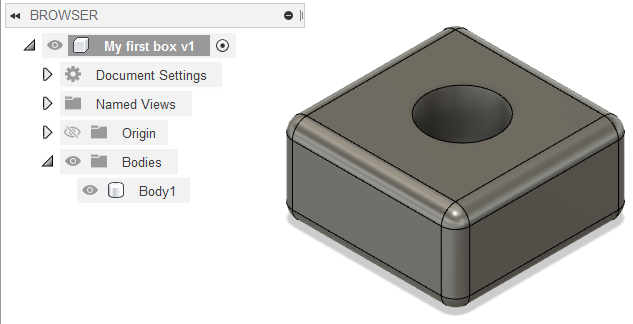

Użyj przeglądarki

1. Kliknij ikonę Ukryte znajdującą się obok folderu Początek, aby wyświetlić płaszczyzny początkowe.

2. Kliknij ponownie ikonę Widoczne , aby wyłączyć płaszczyzny początkowe.

3. Kliknij obok folderu Bryły, aby rozwinąć folder i wyświetlić listę wszystkich brył w projekcie.

   W tym projekcie znajduje się jedna bryła — właśnie utworzona kostka.



Użycie osi czasu

1. Kliknij Odtwórz , aby powtórzyć operacje w projekcie.
2. Na Osi czasu kliknij prawym przyciskiem myszy i wybierz opcję Edytuj element.
3. Zmień wartość opcji Promień na 5 mm i kliknij przycisk OK.

Zmiana obszarów roboczych

1. Na pasku narzędzi kliknij menu Obszar roboczy, a następnie wybierz opcję Renderuj, aby przejść do obszaru roboczego Renderuj.

   Wygląd obszaru rysunku ulegnie zmianie, a Oś czasu zostanie zastąpiona Galerią renderowania. Użyj tego obszaru roboczego, aby wygenerować fotorealistyczne obrazy projektu.

2. W narzędziu ViewCube kliknij płaszczyznę Góra.

3. Na pasku narzędzi kliknij opcję Renderuj .

4. W oknie dialogowym Ustawienia renderowania pozostaw ustawienia domyślne i kliknij przycisk Renderuj.

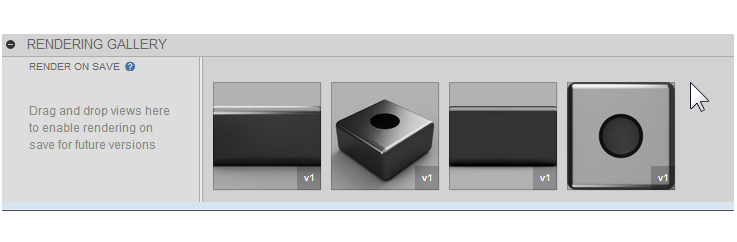

5. Poczekaj, aż w Galerii renderowania zostanie wyświetlona miniatura renderowania w chmurze. Zwróć uwagę na postęp przetwarzania renderingu.

6. Powtórz te czynności dla kilku różnych orientacji wybranych elementów.



7. Po przetworzeniu renderingów kliknij miniaturę, aby wyświetlić pełny obraz w oknie dialogowym Galeria renderowania.

8. Zamknij okno dialogowe Galeria renderowania.

9. Powróć do obszaru roboczego Projekt.

Tworzenie rysunku

1. W Przeglądarce kliknij prawym przyciskiem myszy Moje pierwsze pole i wybierz opcję Utwórz rysunek.

2. Wybierz opcję Automatycznie, a następnie kliknij przycisk OK.

   Powiadomienie wskazuje, że rysunek jest tworzony. Monitoruj jego postęp w dolnej części panelu danych.

3. W powiadomieniu o gotowości rysunku kliknij przycisk Otwórz rysunek.

Otwórz projekt w klient internetowy Fusion

1. W panelu Dane kliknij ikonę wersji dla Moje pierwsze pole.

   Uwaga: Fusion jest stopniowo aktualizowany na karcie Narzędzia główne, w nowym sposobie nawigacji po Fusion. Przy następnym uruchomieniu programu Fusion sprawdź, czy masz do niego dostęp. Zobacz temat Karta Narzędzia główne.

2. W panelu informacji kliknij opcję Wyświetl szczegóły w sieci WWW.

   Projekt zostanie otwarty w programie klient internetowy Fusion.

Co dalej?

W tej pomocy znajdują się ćwiczenia, które umożliwiają zapoznanie się z podstawowymi funkcjami i procesami roboczymi.Fusion Wiele z tych samouczków korzysta z przykładowych danych znajdujących się w sekcji Przykłady w panelu danych.

Aby uzyskać więcej informacji na temat projektowania, zobacz samouczki Zespoły.
