Interpolate Point

Point: Interpolate

Přidejte bod, který je umístěn v interpolované vzdálenosti mezi počátečním a cílovým bodem.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Point
Point Number	Určuje číslo bodu. Automaticky generovanou hodnotu Point Number můžete změnit.
Point Codes	Určuje kódy přiřazené k bodu.
Point Geometry Type
Type	Určuje typ bodu: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Určuje bod, k němuž se vztahují hodnoty vlastností jiné geometrie.
Destination Point	Určuje cílový bod.
Interpolate Parameter	Určuje interpolovanou vzdálenost mezi body From Point a Destination Point, ve které má být bod nakreslen. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Auto Add Link
Auto Link To From Point	Nakreslí spojnici z bodu zadaného v řádku From Point do aktuálního bodu.
Name	Určuje název spojnice.
Codes	Určuje kódy přiřazené ke spojnici.
Miscellaneous
Comment	Označuje poznámky o bodu. Poznámky lze zobrazit na panelu Preview.

Příklady

Chcete-li si prohlédnout příklady použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Point Interpolate Point Example.pkt

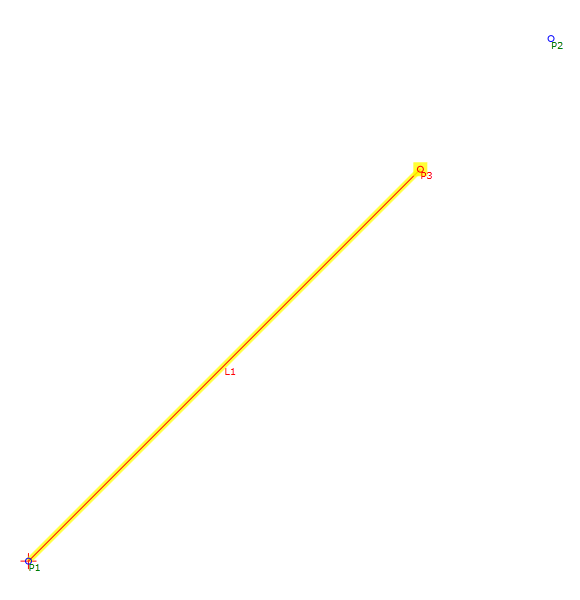

V tomto příkladu je bod P3 je v 75% vzdálenosti mezi body P1 a P2.

Chcete-li zobrazit parametry, vyberte v prvku Flowchart možnost Interpolate Point. Parametry se zobrazí na panelu Properties v části Point Geometry Properties.
