Delta X on Surface

Point: Delta X on Surface

Přidáte bod, který je umístěn na cílovém povrchu v zadaném odsazení od jiného bodu.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Point
Point Number	Určuje číslo bodu. Automaticky generovanou hodnotu Point Number můžete změnit.
Point Codes	Určuje kódy přiřazené k bodu.
Point Geometry Type
Type	Určuje typ bodu: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Určuje bod, k němuž se vztahují další hodnoty vlastností geometrií.
Delta X	Určuje hodnotu odsazení od bodu zadaného v řádku From Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Surface Target	Určuje cílový parametr povrchu.
Offset Target	Určuje cílový parametr odsazení. Pokud je hodnota Offset Target zadaná, odsazení cílového objektu přepíše zadanou hodnotu Delta X.
Auto Add Link
Auto Link To From Point	Nakreslí spojnici z bodu zadaného v řádku From Point do aktuálního bodu.
Name	Určuje název spojnice.
Codes	Určuje kódy, které jsou přiřazeny ke spojnici.
Miscellaneous
Comment	Označuje poznámky o bodu. Poznámky lze zobrazit na panelu Preview.

Příklady

Chcete-li si prohlédnout příklady použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Point Delta X On Surface Example.pkt

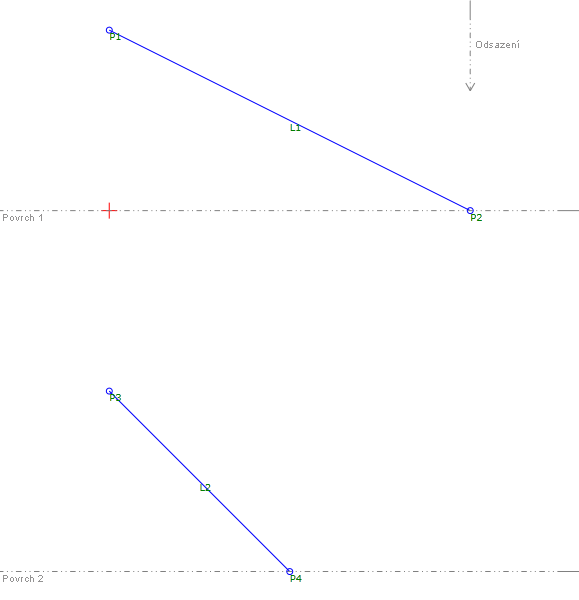

Vzorový soubor PKT obsahuje dva příklady bodu Delta X On Surface. V prvku Flowchart je každý příklad vytvořen v samostatné posloupnosti. V obou příkladech je přiřazena hodnota Delta X, ale v příkladu Offset Target (P1 k P2) je tato hodnota přepsána.

Chcete-li zobrazit parametry, vyberte v prvku Flowchart bod Slope to Surface. Parametry se zobrazí na panelu Properties v části Point Geometry Properties.
