Delta X and Delta Y

Point: Delta X and Delta Y

Přidáte bod, který je umístěn v zadaném odsazení a výšce od jiného bodu.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Point
Point Number	Určuje číslo bodu. Automaticky generovanou hodnotu Point Number můžete změnit.
Point Codes	Určuje kódy přiřazené k bodu.
Point Geometry Type
Type	Určuje typ bodu: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Určuje bod, k němuž se vztahují hodnoty Delta X a Delta Y.
Delta X	Určuje hodnotu odsazení od bodu zadaného v řádku From Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Delta Y	Určuje výškový rozdíl od bodu zadaného v řádku From Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Auto Add Link
Auto Link To From Point	Nakreslí spojnici z bodu zadaného v řádku From Point do aktuálního bodu.
Name	Určuje název spojnice.
Codes	Určuje kódy, které jsou přiřazeny ke spojnici.
Miscellaneous
Comment	Označuje poznámky o bodu. Poznámky lze zobrazit na panelu Preview.

Příklady

Chcete-li si prohlédnout příklady použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Point Delta X and Delta Y Exmaple.pkt

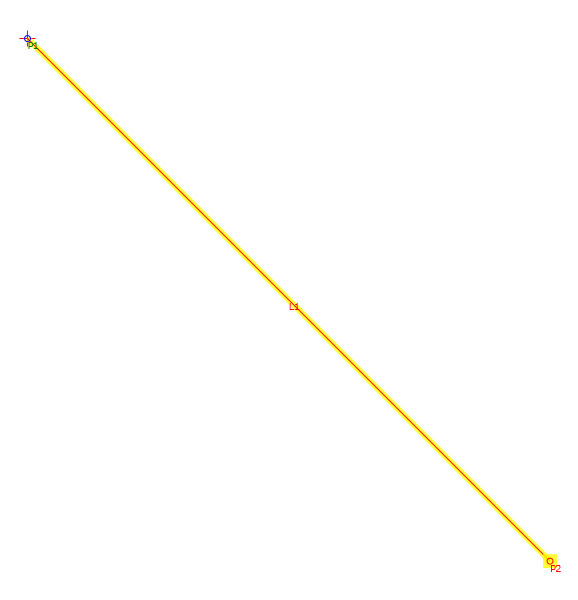

V tomto příkladu se bod P1 nachází v počátku. Bod P2 byl vytvořen v odsazení 1 a ve výšce -1 vzhledem k bodu P1. Chcete-li zobrazit parametry, vyberte v prvku Flowchart bod Delta X and Delta Y . Parametry se zobrazí na panelu Properties.
