Slope and Delta X

Point: Slope and Delta X

Přidáte bod, který je umístěn v zadaném sklonu a vzdálenosti od jiného bodu.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Point
Point Number	Určuje číslo bodu. Automaticky generovanou hodnotu Point Number můžete změnit.
Point Codes	Určuje kódy přiřazené k bodu.
Point Geometry Type
Type	Určuje typ bodu: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Určuje bod, k němuž se vztahují další hodnoty vlastností geometrií.
Slope	Určuje hodnotu sklonu z bodu zadaného v řádku From Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Delta X	Určuje hodnotu odsazení z bodu zadaného v řádku From Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Elevation Target	Určuje cílový parametr výšky. Pokud je cíl výšky zadán, výška cílového objektu přepíše zadané hodnoty Slope a Superelevation.
Offset Target	Určuje odsazení cílového parametru. Pokud je hodnota Offset Target zadaná, odsazení cílového objektu přepíše zadanou hodnotu Delta X.
Superelevation	Určuje cíl sklonu klopení vozovky: Left Inside Lane Slope Left Inside Shoulder Slope Left Outside Lane Slope Left Outside Shoulder Slope Right Inside Lane Slope Right Inside Shoulder Slope Right Outside Lane Slope Right Outside Shoulder Slope None Pokud je hodnota Superelevation Target zadaná, sklon cílového objektu přepíše zadanou hodnotu Slope.
Auto Add Link
Auto Link To From Point	Nakreslí spojnici z bodu zadaného v řádku From Point do aktuálního bodu.
Name	Určuje název spojnice.
Codes	Určuje kódy, které jsou přiřazeny ke spojnici.
Miscellaneous
Comment	Označuje poznámky o bodu. Poznámky lze zobrazit na panelu Preview.

Příklady

Chcete-li si prohlédnout příklady použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Point Slope and Delta X Example.pkt

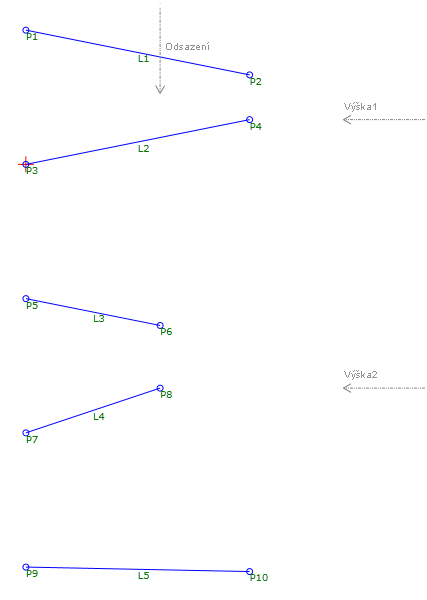

Vzorový soubor PKT obsahuje pět příkladů bodu Slope and Delta X. Každý typ geometrie bodu Point Geometry Type je definován hodnotami parametru Slope and Delta X a každá z těchto hodnot může být přepsána zadanými cílovými parametry. Ve všech pěti příkladech jsou použity stejné hodnoty Slope and Delta X. V příkladu statických hodnot (P1 a P2) jsou použity statické hodnoty, ale v ostatních příkladech jsou použity cílové parametry, kterými jsou statické hodnoty přepsány.

V prvku Flowchart je každý příklad vytvořen v samostatné posloupnosti. Chcete-li zobrazit parametry, vyberte v příslušné posloupnosti bod Slope and Delta X. Parametry se zobrazí na panelu Properties v části Point Geometry Properties.
