Angle and Delta Y

Point: Angle and Delta Y

Přidáte bod, který se nachází v určeném úhlu a výšce od jiného bodu.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Point
Point Number	Určuje číslo bodu. Automaticky generovanou hodnotu Point Number můžete změnit.
Point Codes	Určuje kódy přiřazené k bodu.
Point Geometry Type
Type	Určuje typ bodu: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Určuje bod, k němuž se vztahují další hodnoty vlastností geometrie.
Reference Point	Určuje bod, který společně s bodem From Point tvoří základnu, k níž se vztahuje hodnota Angle.
Reverse Angle Reference	Obrátí hodnotu Angel a nakreslí bod v opačném směru.
Angle	Určuje úhel od základny vytvořený mezi body From Point a Reference Point. Poznámka: Pokud je pro bod Reference Point nastavena možnost None, je úhel Angel vytvořen z kladné hodnoty Delta Y. Kladná hodnota úhlu je nakreslena od bodu Delta Y proti směru hodinových ručiček a záporná hodnota je nakreslena od bodu Delta Y ve směru hodinových ručiček. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Delta Y	Určuje rozdíl výšek z bodu zadaného v řádku From Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Elevation Target	Určuje cílový parametr výšky. Pokud je zadán cíl výšky, výška cílového objektu přepíše určenou hodnotu Delta Y.
Auto Add Link
Auto Link To From Point	Nakreslí spojnici z bodu zadaného v řádku From Point do aktuálního bodu.
Name	Určuje název spojnice.
Codes	Určuje kódy, které jsou přiřazeny ke spojnici.
Miscellaneous
Comment	Označuje poznámky o bodu. Poznámky lze zobrazit na panelu Preview.

Příklady

Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Point Angle and Delta Y.pkt

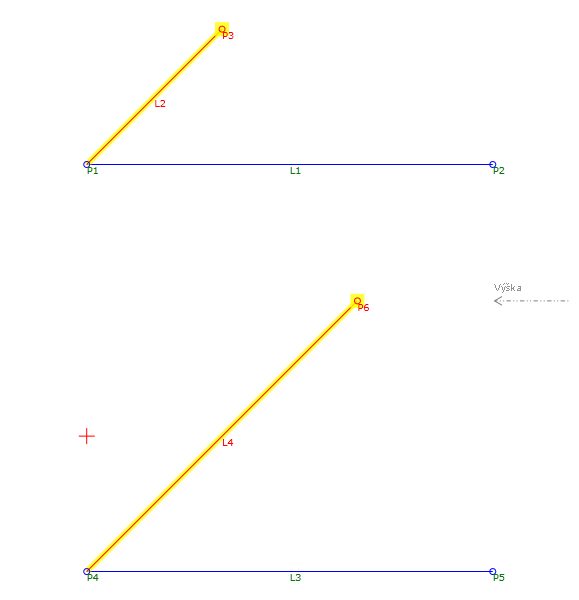

Vzorový soubor PKT obsahuje dva příklady bodu Angle and Delta Y. Každý typ geometrie bodu Point Geometry Type je definován hodnotami parametru Angle and Delta Y a hodnota Delta Y může být přepsána zadaným cílovým parametrem výšky. V obou příkladech je použita stejná hodnota Delta Y. V příkladu Static Delta (P1 k P3) je použita tato hodnota, ale v příkladu Elevation Target je použit cílový parametr výšky, kterým je statická hodnota Delta Y přepsána.

V prvku Flowchart je každý příklad vytvořen v samostatné posloupnosti. Chcete-li zobrazit parametry, vyberte v příslušné sekvenci bod Angle and Delta Y. Parametry se zobrazí na panelu Properties v části Point Geometry Properties.
