Análisis

En los entornos de pieza y construcción, utilice los comandos de análisis de superficie para analizar una pieza y validar la calidad de la geometría antes de la fabricación. Puede guardar varios análisis de tipos iguales o distintos para un modelo específico. Por ejemplo, puede definir varios modos de analizar un conjunto concreto de superficies en el mismo modelo.

Una vez aplicado el análisis, se crea una carpeta llamada Analysis en el navegador en la que se guardan todos los análisis. Cada análisis guardado se añade al navegador en el orden en que se crea. En el navegador, se muestra el nombre y la visibilidad del análisis activo junto con el nombre de la carpeta de análisis. Por ejemplo, Análisis: Cebra1 (Activo).

Puede cambiar la visibilidad del análisis activo y crear nuevos análisis. Si se desactiva la visibilidad del análisis activo, la casilla de verificación aparece atenuada y el nombre del análisis junto a la carpeta Análisis cambia a (Des). El gráfico del análisis de la ventana gráfica ya no permanece visible. Expanda la carpeta de análisis para ver y administrar el resto de análisis guardados. Puede cambiar al análisis activo o editar, copiar y suprimir cualquier otro análisis de la lista.

Nota: Los análisis creados en el entorno de construcción no se pueden guardar y no se muestran en el navegador de modelo. El análisis se elimina de la ventana gráfica tan pronto como se cierra el cuadro de diálogo.
Nota: El estado de visibilidad de un análisis no se guarda con el análisis. Si guarda una pieza con el análisis visible, no aparecerá visible la próxima vez que se abra la pieza.

Análisis cebra

Analiza la continuidad de la superficie proyectando líneas paralelas en el modelo. Los resultados muestran cómo se refleja la luz en la superficie para que pueda identificar las áreas en las que la calidad de la superficie debe mejorar. La curvatura es una indicación matemática de la suavidad entre dos curvas o superficies. La tasa de cambio de la dirección se denomina curvatura. La suavidad de una curva se especifica normalmente con la letra G seguida de un número.

Una continuidad G0 (punto) significa que los puntos finales se tocan. La transición entre las dos aristas o las dos superficies se nota. Puede ser una transición brusca o gradual. La siguiente imagen muestra un análisis cebra de una intersección G0 entre dos caras. Las caras se encuentran pero las rayas no están alineadas.

Una continuidad G1 (tangente) es una transición suave entre las curvas. Las dos curvas o superficies parecen estar viajando en la misma dirección en la unión, pero el cambio de la tasa de curvatura (velocidad) es perceptible. La siguiente imagen muestra un análisis cebra de una intersección G1 entre dos caras. Existe un empalme tangente entre las dos caras. Las aristas de las rayas están alineadas, pero contienen un ángulo agudo.

La continuidad G2 (curvatura) es una transición muy suave entre las curvas. Las dos curvas coinciden en los extremos, son tangentes y tienen la misma "velocidad" (curvatura) en la unión. La siguiente imagen muestra un análisis cebra de una intersección G2 entre dos caras. Existe un empalme suave (G2) entre las dos caras. Las aristas de las rayas están alineadas y tienen una transición suave entre las caras.

Análisis de ángulo de desmoldeo

Evalúa si un modelo tiene el ángulo de desmoldeo adecuado entre una pieza y el molde (basándose en la dirección de desmoldeo) y si se puede fabricar mediante fundición. Un espectro muestra los cambios en el ángulo de desmoldeo dentro de un rango especificado.

Análisis de curvatura en peine

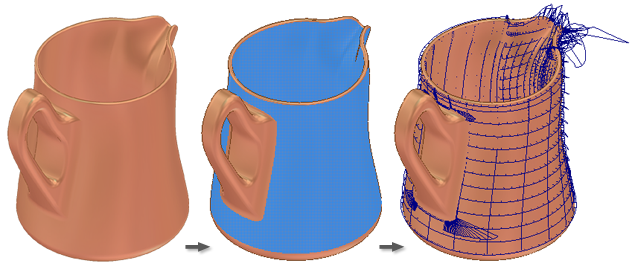

Proporciona un análisis visual de la curvatura y de la uniformidad general de las caras, las superficies, las curvas de boceto y las aristas del modelo. En el entorno de construcción, también se incluyen análisis de grupos y alambres importados. El trazado de la curvatura en peine muestra la curvatura con una serie de espinas conectadas que salen en la dirección exterior de la curva. La longitud relativa de la curva equivale a la curvatura de la curva en el punto en que se origina la espina. Las espinas más largas indican zonas con mayor curvatura, mientras que las más cortas indican una curvatura menor.

Seleccione una geometría distinta para volver a aplicar el estilo de análisis sin modificar la definición del estilo.

Análisis de curvatura gaussiana

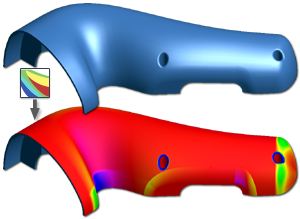

Análisis de curvatura gaussiana: evalúa las áreas con curvatura de superficie alta y baja mediante colores degradados en las superficies de la pieza. Este degradado es una indicación visual de la curvatura de superficie que se utiliza en el cálculo del análisis de la curvatura gaussiana , curvatura mínima o curvatura media.

Gaussiano: muestra un degradado que representa el producto de curvatura; curvatura en la dirección u de la superficie multiplicada por la curvatura en la dirección v de la superficie. El análisis gaussiano resulta útil para la inspección de formas como una bobina, un toroide o un barrido a lo largo de la trayectoria de una spline.

Curvatura media: muestra un degradado que representa la curvatura media de los valores de curvatura de superficie u y v. El análisis de curvatura media resulta útil para la inspección de formas como un cono o muchas de las superficies que se pueden generar con la operación de solevación.

Curvatura máxima: muestra un degradado que representa el mayor de los valores de curvatura de superficie u o v. El análisis de curvatura máxima es útil para la localización de áreas de curvatura alta o baja en una parte o superficie.

Cálculo de curvatura

En cualquier punto de una curva del plano, la línea que mejor se aproxima a la curva pasando por este punto es la tangente. Como opción alternativa, también se puede buscar el círculo más aproximado que pasa por este punto y es tangente a la curva. El valor recíproco del radio de este círculo es la curvatura de la curva en este punto.

El círculo de la mejor aproximación puede quedar a la izquierda o a la derecha de la curva. Si esta decisión es importante, se debe establecer una convención, por ejemplo dar a la curvatura un signo positivo si queda a la izquierda y un signo negativo si queda a la derecha de la curva. Esto se conoce como curvatura con signo.

La curvatura de sección normal es una generalización de la curvatura de superficies. Dado un punto de la superficie y una dirección en el plano tangente a la superficie en dicho punto, la curvatura de sección normal se calcula mediante la intersección de:

  • la superficie con el plano abarcado por el punto
  • la normal a la superficie en dicho punto
  • la dirección.

La curvatura de sección normal es la curvatura con signo de esta curva en el punto que nos interesa.

Las curvaturas principales de una superficie en un punto son las curvaturas máxima y mínima normales en dicho punto. (Las curvaturas normales son las curvaturas de curvas en la superficie de los planos, incluido el vector tangente en el punto especificado.) Las curvaturas principales se utilizan para calcular las curvaturas gaussianas y medias de la superficie.

La curvatura gaussiana de una superficie en un punto es el producto de las curvaturas principales en dicho punto. El plano tangente de cualquier punto con curvatura gaussiana positiva toca la superficie en un solo punto, mientras que el plano tangente de cualquier punto con curvatura gaussiana negativa corta la superficie. Cualquier punto con curvatura media nula tiene una curvatura gaussiana negativa o nula.

Análisis de secciones transversales

Proporciona información básica (simple) o detallada (avanzada), así como los gráficos correspondientes, sobre varias secciones del interior de las piezas sólidas. También analiza si la pieza se ajusta al espesor de pared mínimo y máximo. No disponible en el entorno de construcción. Se muestra un conjunto de gráficos de secciones transversales en la ventana gráfica.
Nota: un plano de sección que no interseque el sólido tiene un área 0.0 y no tiene ningún gráfico correspondiente en la ventana gráfica.

El tipo de análisis Simple genera una vista cortada de la pieza en un solo plano de sección. El tipo Avanzado proporciona una tabla con información más detallada sobre varias áreas transversales del modelo junto con un gráfico de sección transversal.

Nota: Puede editar el tipo de análisis guardado y, después, cambiar entre uno y otro. No obstante, cambiar entre tipos de análisis podría producir pérdidas de datos de configuración. Por ejemplo, si configura una serie de secciones para un análisis avanzado, después cambia el tipo a Simple, vuelve a editar el análisis y vuelve a cambiarlo a Avanzado, la configuración de la sección del primer análisis Avanzado se perdería.
Nota: si el plano o planos de sección a los que se hace referencia se mueven en futuros cálculos, el análisis se actualizará inmediatamente si está visible. Si no está visible, la actualización se producirá la próxima vez que el análisis esté visible y activo.

Diferencias entre los comandos de análisis de los entornos de pieza y construcción

En el entorno de pieza, puede guardar cada análisis y, después, administrarlos desde el navegador de modelo. Entre los elementos que puede seleccionar se incluyen caras, superficies cosidas o todo el cuerpo sólido.

Los análisis creados en el entorno de construcción son sólo temporales y se eliminan al cerrar el cuadro de diálogo. Además de seleccionar caras y superficies cosidas, también se pueden seleccionar grupos. También se pueden seleccionar conductores para los análisis de curvatura en peine. El análisis de secciones transversales no está disponible en el entorno de construcción.
