Croquis (boîte de dialogue)

Définit le libellé et l'échelle lors du placement ou de la modification d'un croquis .

Mode d'accès :

Dans le ruban, cliquez sur l'onglet Placer les vues le groupe de fonctions Créer Croquis pour ajouter un croquis. Pour modifier le libellé ou l'échelle d'un croquis, sélectionnez la vue dans le navigateur ou la fenêtre graphique, cliquez avec le bouton droit de la souris puis sélectionnez Modifier la vue dans le menu.

Libellé de vue / d'échelle

Spécifie le libellé et l'échelle de la vue.
Identificateur de la vue	Permet de modifier la chaîne d'identification de la vue.

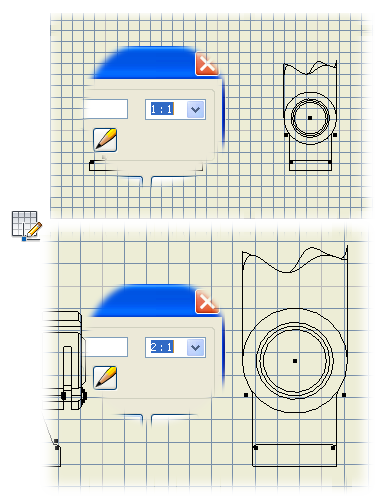

Echelle	Définit l'échelle de la vue par rapport à la pièce ou à l'ensemble. Entrez l'échelle voulue dans cette zone ou cliquez sur la flèche afin de sélectionner une valeur dans la liste des échelles courantes. Vous pouvez indiquer une échelle ne figurant pas dans la liste. La nouvelle échelle apparaît au-dessus d'une ligne dans la liste et est disponible jusqu'à la fermeture d'Autodesk Inventor.Autodesk Inventor Elle n'est pas ajoutée à la liste des échelles à partir du style de norme.
	Définit la visibilité du libellé de la vue.
	Permet de modifier le texte du libellé de la vue dans la boîte de dialogue Formater le texte.
