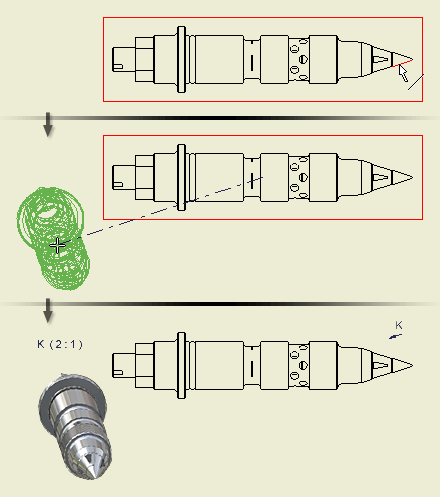

Place une vue auxiliaire en effectuant une projection à partir d'une arête ou d'une ligne dans une vue parent. La vue résultante est alignée sur la vue parent.
|
Mode d'accès : |
Sur le ruban, cliquez sur l'
onglet Placer les vues
le groupe de fonctions Créer
Auxiliaire
|
Libellé de vue / d'échelle
|
Spécifie le libellé et l'échelle de la vue. |
|
|
Identificateur de la vue |
Permet de modifier la chaîne d'identification de la vue. |
|
Echelle |
Définit l'échelle de la vue par rapport à la pièce ou à l'ensemble. Entrez l'échelle voulue dans cette zone ou cliquez sur la flèche afin de sélectionner une valeur dans la liste des échelles courantes. Vous pouvez indiquer une échelle ne figurant pas dans la liste. La nouvelle échelle s'affiche au-dessus d'une ligne de la liste et reste disponible jusqu'à ce que vous fermiez Autodesk Inventor. Elle n'est pas ajoutée à la liste des échelles à partir du style de norme. |
 |
Définit la visibilité du libellé de la vue. |
 |
Permet de modifier le texte du libellé de la vue dans la boîte de dialogue Formater le texte. |
Style
|
Définit le style d'affichage de la vue. Le style d'affichage par défaut est celui de la vue parent. Pour le modifier, cliquez sur une commande de votre choix. |
|
 |
Afficher les lignes cachées |
 |
Masquer les lignes cachées |
 |
Rendu en ombré |
|
Définition dans la vue de base |
Affiche la définition de la vue auxiliaire dans la vue de base. |
 |
Activer/désactiver l'aperçu de la fonction Cochez la case permettant d'afficher un aperçu de la vue de dessin avant sa création. Remarque : La case est activée et non disponible si l'option Afficher l'aperçu comme Tous les composants est sélectionnée dans l'onglet Dessin de la boîte de dialogue Options d'application. En revanche, si l'option sélectionnée est Afficher l'aperçu comme Partiel(le) ou Afficher l'aperçu comme Zone de délimitation, l'option d'aperçu est disponible et désactivée par défaut.
|
