Dans la boîte de dialogue Paramètres énergétiques, ces paramètres ont une incidence sur les résultats d'une session Energy Analysis pour Autodesk® Revit® effectuée à l'aide de volumes conceptuels ou d'éléments de construction.
Résolution de l'espace analytique
Spécifie la taille du plus grand écart (entre deux éléments Revit) au travers duquel dans les espaces analytiques ne vont pas "fuir". Si vous exécutez une simulation d'énergie et qu'un message indique que le modèle est trop grand, augmentez la valeur de ce paramètre et exécutez à nouveau la simulation d'énergie. La valeur par défaut est 18 pouces (457,2 mm).
Voir Analyse d'énergie basée sur des éléments de construction : validation de modèle pour plus d'informations.
Résolution de la surface analytique
Spécifie, en combinaison avec la résolution de l'espace analytique, la précision avec laquelle les limites des surfaces analytiques correspondent aux limites idéales. En général, la réduction de la Résolution de la surface analytique génère des surfaces analytiques avec des limites plus précises, mais cela limite également la précision avec laquelle les surfaces analytiques sont modélisées.
La valeur par défaut est 1 pouce (304,8 mm). Si vous exécutez une simulation d'énergie et qu'un message indique que le modèle est trop grand, augmentez la valeur de ce paramètre et exécutez à nouveau la simulation d'énergie.
Voir Analyse d'énergie basée sur des éléments de construction : validation de modèle pour plus d'informations.
Décalage d'alvéole
Spécifiez la distance à mesurer à l'intérieur depuis les murs extérieurs pour définir la zone du noyau.
Le noyau d'un bâtiment possède des charges de chauffage et de refroidissement qui diffèrent du périmètre, car il n'est pas exposé à une influence thermique directe ou à la lumière du jour passant par les murs ou les fenêtres. Un décalage habituel d'alvéole se trouve autour de 12 à 15 pieds (4 à 5 m).
Diviser les zones du périmètre
Sélectionnez cette option pour diviser le périmètre du bâtiment (à l'exception du noyau) en 4 zones thermiques : nord-est, nord-ouest, sud-est et sud-ouest.
Les zones du périmètre donnent souvent des estimations de consommation d'énergie plus précises. Par exemple, au cours des fins d'après-midi estivales, une façade orientée ouest risque de demander des charges de refroidissement en réponse à l'exposition au soleil. Toutefois, la façade est ne sera pas exposée au soleil et est susceptible de demander des charges de chauffage.
| Modèle de volume avec les zones du périmètre | Modèle de volume avec un décalage d'alvéole et les zones du périmètre |
 |
 |
Construction conceptuelle
Ce paramètre indique les constructions à utiliser pour les différents types de surfaces de volume.
Pourcentage de vitrage cible
Ce paramètre permet de spécifier le pourcentage de murs extérieurs destinés à des ouvertures vitrées (fenêtres), également appelé rapport fenêtre/mur. La valeur par défaut est 40 %. Pour les murs-rideaux, la valeur maximale est fixée à 95 % en tenant compte de l'ossature. Pour plus d'informations, reportez-vous à la rubrique Utilisation du pourcentage de vitrage cible.

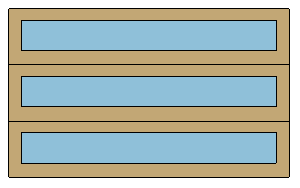

| Pourcentage de vitrage cible = 40 % | Pourcentage de vitrage cible = 60 % |
 |
 |
Hauteur de l'appui cible
Spécifiez la distance entre le sol et le bas de la fenêtre. Les surfaces de fenêtres situées sous la hauteur de travail (généralement à 0.75 mètres ou 2.5 pieds) contribuent à un gain de chaleur ou à une perte de chaleur sans apporter d'éclairage lumineux naturel efficace.
Les paramètres Pourcentage de vitrage cible et Hauteur de l'appui cible sont complémentaires. Si vous spécifiez un pourcentage de vitrage cible élevé, Revit peut utiliser une hauteur d'appui inférieure à celle spécifiée pour satisfaire aux exigences.

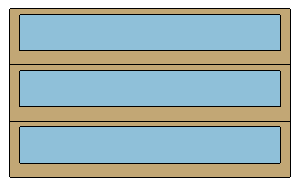

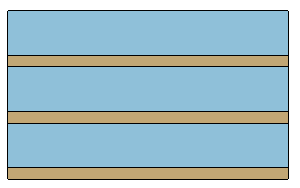

| Pourcentage de vitrage cible = 50 %. Hauteur de l'appui cible = 2.5'. | Pourcentage de vitrage cible = 80 %. Hauteur de l'appui cible = 2.5'. Vous remarquerez que la hauteur de l'appui est réduite pour obtenir un vitrage cible de 80 %. |
 |
 |
La hauteur totale de la fenêtre a une influence directe sur la profondeur de l'ombre requise pour protéger la fenêtre du gain solaire. Plus les fenêtres sont hautes, plus elles nécessitent des ombres profondes.
Le vitrage est ombré

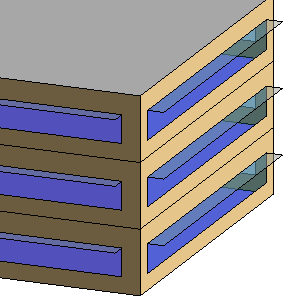

Sélectionnez ce paramètre si vous souhaitez que les brise-soleil apportent de l'ombre aux fenêtres et autres vitrages pour l'analyse d'énergie conceptuelle. Un bon ombrage réduit considérablement l'énergie de refroidissement utilisée dans un espace présentant de grandes surfaces de vitrage sans protection.
Dans le modèle conceptuel automatique les brise-soleil automatiques sont externes uniquement et ne peuvent pas être manipulés indépendamment de leur fenêtre. Toutefois, vous pouvez créer manuellement des brise-soleil ou d'autres types d'ombres (tels que des auvents) pour le modèle conceptuel en utilisant des surfaces de volume. Pour plus d'informations, reportez-vous à la rubrique Utilisation d'étagères légères.
Pourcentage des lucarnes cible
Spécifiez le pourcentage de toits qui doit être couvert de lucarnes. Cette valeur est également appelée rapport lucarne-toit (SRR, skylight-to-roof ratio). La valeur par défaut est 0 %. Pour plus d'informations, reportez-vous à la rubrique Pratiques recommandées pour les lucarnes.

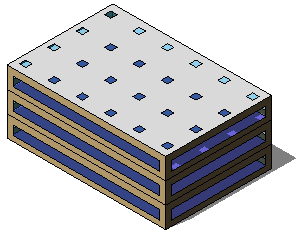

| Pourcentage des lucarnes cible = 5 %. Largeur et profondeur d'une lucarne = 3'. | Pourcentage des lucarnes cible = 10 %. Largeur et profondeur d'une lucarne = 4'. |
 |
 |
Largeur et profondeur de lucarne
Lorsque vous spécifiez une valeur de pourcentage des lucarnes cible, ce paramètre permet de spécifier la taille des lucarnes.
Entrez une cote définissant la largeur et la profondeur des lucarnes. Par exemple, entrez la valeur 4' pour spécifier des lucarnes mesurant 4' de large par 4' de profondeur. Pour plus d'informations, reportez-vous à la rubrique Calcul de la surface des lucarnes.
