透過指定影像的寬度與高度 (以像素為單位) 來設定彩現影像的解析度。
控制彩現影像顯示的解析度設定有三種：寬度、高度與影像縱橫比。
設定寬度和高度
寬度與高度設定可控制彩現影像的大小 (以像素為單位)。像素 (「圖像元素」的簡稱) 是圖形影像中的單一點。
預設輸出解析度為 640x480，並最高可設定為 4,096x4,096。解析度設定越高，像素越小，詳細資料越精細。高解析度影像的彩現時間較長。
在「輸出大小」對話方塊設定輸出解析度，然後與目前圖面一起儲存，並顯示在功能區「彩現」面板上的「彩現輸出大小」清單中。若要測試彩現，請使用較低的解析度設定 (320 x 200 或更低)。當您加入詳細資料與材料，請改為使用中等範圍的設定 (例如 640x480)。最終簡報彩現應使用專案所需的最高解析度 (1024x768 或更高)。
設定縱橫比
縱橫比描述彩現的比例，以寬度與高度的比率表示，而與影像的解析度無關。縱橫比由「影像縱橫比」設定控制。縱橫比通常表示為寬度與高度的比率 (例如 4:3) 或倍數 (例如 1.333)。變更此值會變更「高度」值，以保持輸出解析度的正確標註。

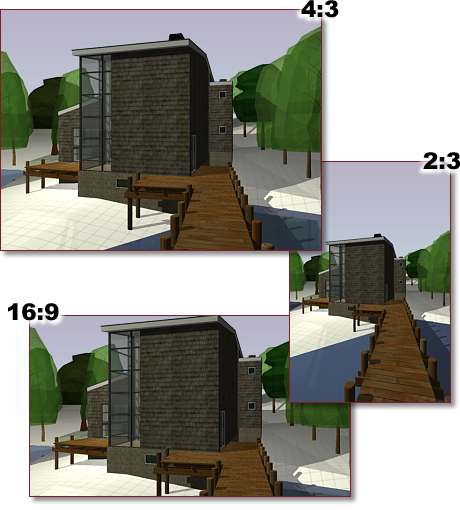

以下範例展示各種縱橫比。
如果您鎖住影像縱橫比，則寬度與高度將連結在一起。這樣，變更其中一個的值會自動變更另一個的值，同時保持縱橫比不變。
