3D-Verschiebungs-Map

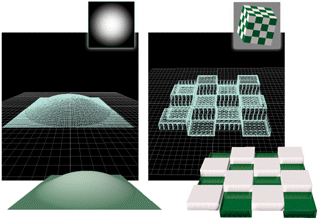

Ein 3D-Verschiebungs-Map verschiebt die Geometrie von Oberflächen. Der Effekt ähnelt dem des Modifikators 3D-Verschiebung. Im Gegensatz zu Relief-Maps wird bei 3D-Verschiebungs-Maps die Geometrie der Oberfläche bzw. die Tesselation (Facettierung) des Patches verändert. 3D-Verschiebungs-Maps verwenden die Graustufen des Maps, um die 3D-Verschiebung zu erzeugen. Hellere Farben im zweidimensionalen Bild bewirken eine stärkere Hervorhebung als dunklere Farben, sodass es zu einer dreidimensionalen Verschiebung der Geometrie kommt.

• Material-Editor > Standardmaterial > Rollout Maps > Schaltfläche "3D-Verschiebung"
• Material-Editor > Raytrace-Material > Rollout Maps > Schaltfläche "3D-Verschiebung"
• Material-Editor > Arch & Design-Material > Rollout "Spezialzweck-Maps" > Schaltfläche "3D-Verschiebung"
• Material-Editor > Andere Materialien mit einer Verschiebungskomponente

Verwenden eines 3D-Verschiebungs-Maps zum Ändern einer Oberfläche

Warnung: Ein 3D-Verschiebungs-Map generiert eine Vielzahl dreieckiger Flächen für jede Oberfläche (manchmal mehr als 1 Million pro Oberfläche). Während mit der Verwendung eines 3D-Verschiebungs-Maps beeindruckende Ergebnisse erzielt werden können, kann diese Vorgehensweise sehr viel Zeit und Speicherkapazitäten in Anspruch nehmen.

Der Wert der 3D-Verschiebung wird als Prozentwert der Diagonalen im Begrenzungsrahmen des Objekts angeben, das das Patch bzw. die Oberfläche enthält. Dadurch bleibt der Effekt der 3D-Verschiebung für alle Oberflächen eines Objekts konsistent; wenn Sie ein Objekt skalieren, wird die 3D-Verschiebung in gleicher Weise skaliert.

Auf folgende Objektarten können Sie 3D-Verschiebungs-Maps direkt anwenden:

• Bezier-Patches
• Bearbeitbare Netze
• Bearbeitbare Polynetze
• NURBS-Oberflächen

Mit anderen Arten von Geometrie wie Grundkörper, erweiterte Grundkörper, zusammengesetzte Objekte usw. wird die direkte Verwendung eines 3D-Verschiebungs-Maps nicht unterstützt. Um die Oberflächen solcher Objekte verschiebbar zu machen, wenden Sie den Modifikator "3D-Versch.Ann." (3D-Verschiebungsannäherung) an. Dieser Modifikator kann auf alle Arten von Objekten angewendet werden, die Sie in bearbeitbare Netze konvertieren können.

Der Effekt eines 3D-Verschiebungs-Maps ist in den Ansichtsfenstern nur sichtbar, wenn Sie einen Modifikator verwenden:

• Sie können das 3D-Verschiebungs-Mapping für NURBS-Oberflächen in Ansichtsfenstern sichtbar und als Netzobjekt bearbeitbar machen, indem Sie den Weltmodifikator "NURBS 3D-Verschiebung" verwenden.
• Verwenden Sie bei bearbeitbaren Netzen und Objekten, auf die der Modifikator "3D-Verschiebungsannäherung" angewendet wurde, den Modifikator "Netz-3D-Verschieb.", um denselben Effekt zu erzielen.
  Anmerkung: Wenn Sie auf die Oberfläche den Modifikator "UVW-Map" anwenden, werden allen Maps die Koordinaten durch diesen Modifikator zugewiesen; eine Ausnahme hiervon ist das 3D-Verschiebungs-Map, da diesem Map die Koordinaten immer durch die Originaloberfläche oder den Modifikator "3D-Verschiebungsannäherung" zugewiesen werden.

Unter bestimmten Voraussetzungen, z. B. wenn das zugrundeliegende Netz relativ einfach ist, kann die Verwendung eines 3D-Verschiebungs-Maps für ein bearbeitbares Netz durch die Art der Tesselation des zugrundeliegenden Netzes Probleme verursachen. (Diese Probleme treten nicht auf, wenn Sie das 3D-Verschiebungs-Mapping auf eine NURBS-Oberfläche anwenden.) Im beschriebenen Fall funktioniert das Glätten nicht ordnungsgemäß, und das zugrundeliegende Drahtgittermodellnetz wird auf der Oberfläche erkennbar. Dieses Problem können Sie mit den folgenden Methoden beheben:

• Wenden Sie 3D-Verschiebungs-Maps nicht auf große einfarbige Bereiche an. Projizieren Sie die Streufarbe mit einer geringen Variation (z. B. einem geringfügigen Rauschen) in dem für die Streufarbe verwendeten Map.
• Fügen Sie dem für die 3D-Verschiebung verwendeten Map eine geringe Rauschstärke hinzu. Dadurch wird die Tesselation ausreichend komplex, um das Problem zu beheben.
• Fügen Sie dem Netz mehr Detail hinzu. Je größer die Anzahl der Ausgangsflächen und je weicher die Netzkrümmung, um so gleichmäßiger wird das 3D-Verschiebungs-Mapping.

Prozeduren

So wenden Sie ein 3D-Verschiebungs-Map auf eine NURBS-Oberfläche, ein bearbeitbares Netz oder ein Patch an

1. Klicken Sie auf die Map-Schaltfläche für Verschiebung.

   3ds Max öffnet die Material-/Map-Übersicht.

2. Wählen Sie einen Map-Typ aus der Liste, und klicken Sie auf "OK".

   (Wenn Sie "Bitmap" als Map-Typ wählen, wird zunächst ein Dialogfeld von 3ds Max angezeigt, in dem Sie die Bilddatei wählen können.)

3. Richten Sie das Map mithilfe der Map-Steuerelemente ein.

So wenden Sie 3D-Verschiebungs-Maps auf andere Objektarten an

1. Wählen Sie das Objekt aus. Wählen Sie in der Modifikatorgruppe "3D-Verschiebungsannäherung" in der Dropdown-Liste "Modifikatoren" aus.

   Sie können die Parameter für die 3D-Verschiebungsannäherung verändern oder die Vorgabeeinstellungen übernehmen.

2. Öffnen Sie den Material-Editor.
3. Klicken Sie auf die Map-Schaltfläche für Verschiebung.

   3ds Max öffnet die Material-/Map-Übersicht.

4. Wählen Sie einen Map-Typ aus der Liste, und klicken Sie auf "OK".

   (Wenn Sie "Bitmap" als Map-Typ wählen, wird zunächst ein Dialogfeld von 3ds Max angezeigt, in dem Sie die Bilddatei wählen können.)

5. Richten Sie das Map mithilfe der Map-Steuerelemente ein.
