Per modificare la spaziatura dei nodi lungo una curva di layout a spaziatura fissa ripetuta, attenersi alla procedura indicata di seguito.

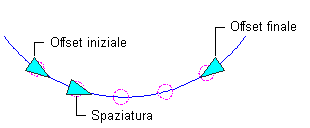

Curva di layout con grip dei nodi equidistanti

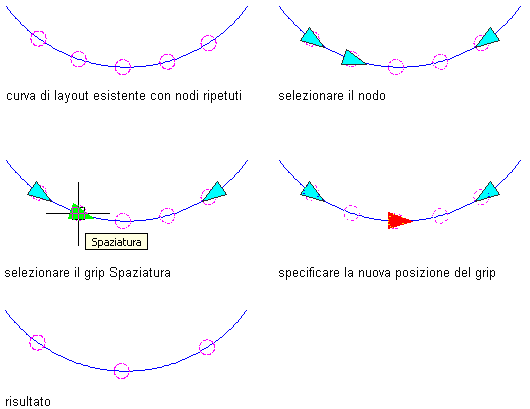

Modifica della spaziatura dei nodi di una curva di layout mediante i grip
- Selezionare una curva di layout facendo clic su una delle ancore del nodo.
- Fare clic sul grip Spaziatura.
Tale grip è associato al primo nodo della curva di layout.
- Spostare il grip nella posizione desiderata e fare clic una volta oppure immettere un valore alla riga di comando e premere INVIO.
Se si sposta il grip a sinistra per ridurre lo spazio fra i nodi, il numero di nodi aumenta. Se si sposta il grip a destra per aumentare lo spazio fra i nodi, il numero di nodi diminuisce.
- Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona tutto per disattivare la visualizzazione dei grip.
