Come aggiungere nodi alle curve di layout

Per aggiungere nodi alle curve di layout, attenersi alla procedura indicata di seguito.

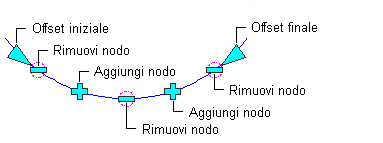

Curva di layout con grip dei nodi equidistanti

I nodi possono essere aggiunti soltanto a curve di layout con nodi a spaziatura manuale o uniforme. Non è possibile modificare le curve di layout con nodi a spaziatura ripetuta fissa, senza modificare la lunghezza della curva o la spaziatura del primo nodo.

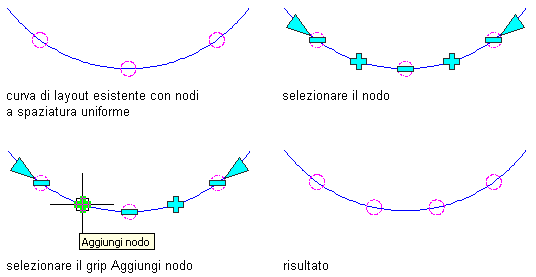

Aggiunta di un nodo ad una curva di layout mediante i grip

1. Selezionare la curva di layout selezionando una delle ancore del nodo.
2. Fare clic sul grip Aggiungi nodo.

   In alternativa è possibile scegliere scheda Curva layout gruppo EditaAggiungi nodo.

   • Se si aggiunge un nodo ad una curva di layout con nodi a spaziatura manuale, viene inserito nella posizione specificata. La posizione degli altri nodi non cambia.
   • Se si aggiunge un nodo ad una curva di layout con nodi a spaziatura uniforme, tutti i nodi vengono ricalcolati e ridistribuiti in modo uniforme.
3. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona per disattivare la visualizzazione dei grip.
