Come rimuovere nodi dalle curve di layout

Per rimuovere nodi dalle curve di layout, attenersi alla procedura indicata di seguito.

I nodi possono essere rimossi soltanto da curve di layout con nodi a spaziatura manuale o uniforme. Non è possibile modificare le curve di layout con nodi a spaziatura ripetuta fissa, senza modificare la lunghezza della curva o la spaziatura del primo nodo.

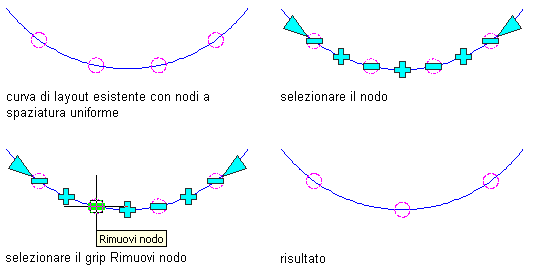

Rimozione di un nodo da una curva di layout mediante i grip

1. Selezionare la curva di layout selezionando una delle ancore del nodo.
2. Fare clic su un grip Rimuovi nodo.

   In alternativa è possibile scegliere scheda Curva layout gruppo EditaRimuovi nodo.

   • Se si rimuove un nodo da una curva di layout con nodi a spaziatura manuale, il nodo viene rimosso dalla posizione specificata. La posizione degli altri nodi non cambia.
   • Se si rimuove un nodo da una curva di layout con nodi a spaziatura uniforme, il nodo viene rimosso dalla posizione specificata, mentre gli altri nodi vengono ricalcolati in modo da ripristinare la spaziatura uniforme.
3. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona per disattivare la visualizzazione dei grip.
