建物の写真から、実にリアルなモデルを作成することができます。このチュートリアルでは、その方法を説明します。

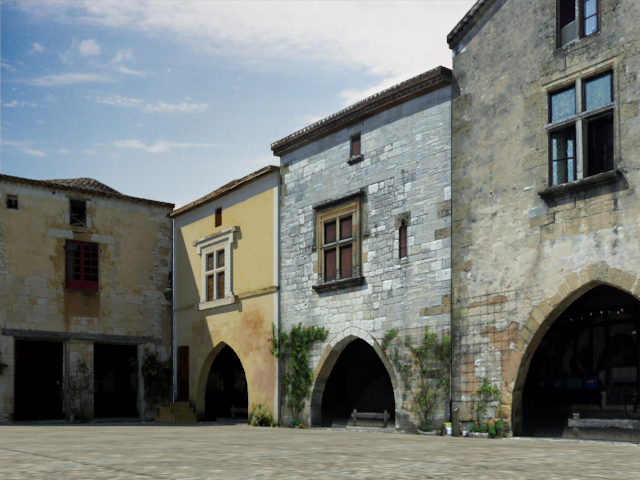

広場にある家の正面のモデル
このチュートリアルでは、ドルドーニュ地方にある 13 世紀の要塞都市(城壁都市)、モンパジェ広場の建物の写真を基に、2 つの家の正面をモデリングします。この図には、これら 2 つの家の他に、もう 2 つ別の家が含まれています(場面は実際の広場ですが、家の位置は実際とは異なります)。
各写真は、ファサードの構築とテクスチャリングの両方に使用します。ある意味、元の建物を「リバース エンジニアリング」していくことになります。それぞれの家を、編集可能ポリゴン オブジェクトとして構築します。このため、さまざまなポリゴン編集ツールを使用してファサードに奥行きを与えることで、リアルなシャドウを投影できます。また、[UVW アンラップ](Unwrap UVW)モディファイヤを使用してテクスチャを調整し、モデルの外観をリアルに仕上げます。
通常のポリゴンを使用するメッシュ モデリングの例については、「モデリング」を参照してください。
スキル レベル: 中級
所要時間: 3 時間
このチュートリアルの準備
- チュートリアルのファイル(MAX シーンやその他のアセット)をまだダウンロードしていない場合は、開始する前にダウンロードし、\Autodesk 3ds Max 2015 tutorials というプロジェクト フォルダに解凍します。「チュートリアル ファイルの保存場所」を参照してください。
- クイック アクセス ツールバーで
([プロジェクト フォルダ](Project Folder))をクリックし、現在のプロジェクトを Autodesk 3ds Max 2015 Tutorials に設定します。
ヒント: モデルの構築使用する写真の準備
この項では、このチュートリアルで実際に行うファサードのモデリングに必要な写真を準備する方法について説明します。同じような方法で自分の写真(またはスキャン)を使用する場合も、この項を一読することをお勧めします。または、この項を省略してチュートリアルを実施し、後でこの項を読んでもいいでしょう。
人間の目には、写真に写った平行な線は、1 箇所に集束するように見えます。ただし、3ds Max でファサードを作成するには、平行線は平行のまま、垂直線は垂直のままでなければなりません。そのため、ほとんどの場合、Photoshop などのグラフィック編集プログラムを使用して、テクスチャとして使用する前に写真を調整する必要があります。
たとえば、これはこのチュートリアルで 2 番目に構築する建物「Façade 4」の作成に使用する元の写真です。

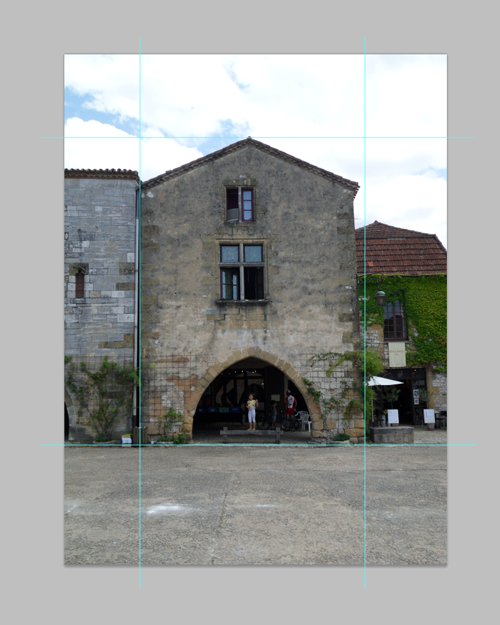

ガイドラインを家にスーパーインポーズすると、地面は水平で、左側はほぼ垂直ですが、右側を調整する必要があることが分かります。

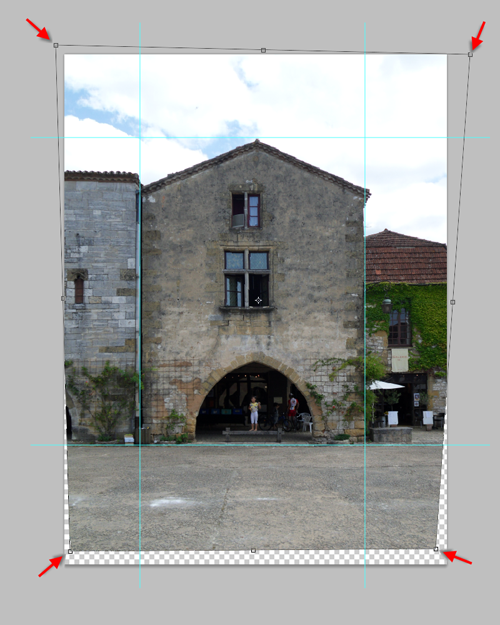

パース補正または「歪み」ツールを使用すると、家の側面をガイドラインに位置合わせすることができます。
本体にあおり機構が装着されたビュー カメラを、パース補正を行うよう設定できます。ただしビュー カメラは、最近ではあまり使用されていません。
写真エディタには他にも用途があります。この例では、アーチ部分に立っている女の子を除去する必要があります。
... 写真エディタを使うと、女の子を簡単に削除できます。

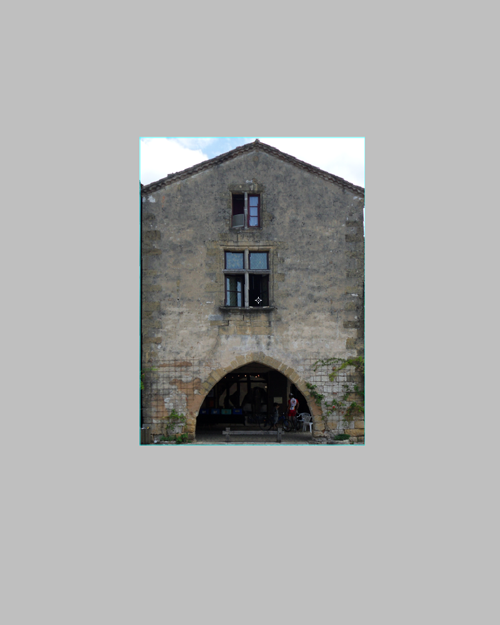

最後に、家自体の寸法に合わせてイメージをクロップします。
この最終的なイメージは、「2 つ目の家のモデリング」の家の構築およびテクスチャリングに使用されるビットマップになります。
