뷰 정보

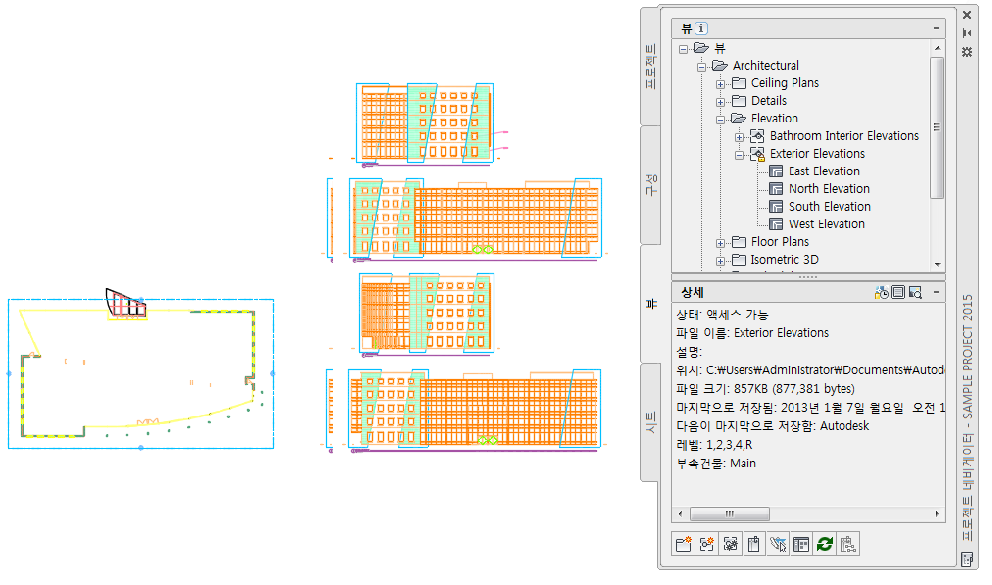

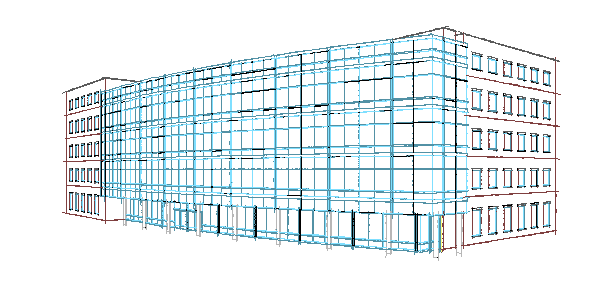

건물 프로젝트의 구조가 정의되고 구성이 레벨 및 부속건물에 할당되면 뷰 도면 작성을 시작할 수 있습니다. 뷰 도면은 여러 구성을 참조하여 건물 프로젝트의 특정 뷰를 나타냅니다. 뷰 도면을 작성하려면 먼저 보려는 건물의 부분과 생성할 뷰의 유형을 결정합니다. 예를 들어 1층 반사된 천장 평면도 또는 2층 프레임 평면도를 작성하거나 건물의 모든 층에 대한 복합 뷰를 작성할 수 있습니다. 뷰 도면은 건물 내의 각 레벨/부속건물 할당에 따라 적절한 구성을 자동으로 참조합니다. 예를 들어, 2층 서쪽 윙의 평면도를 작성하려면 2층과 서쪽 윙에 지정된 모든 구성을 참조하는 뷰를 작성합니다. 또한 이 뷰는 1층에서 5층까지의 커튼월을 포함합니다.

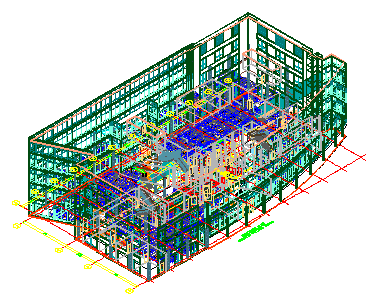

전체 건물 뷰의 3D 뷰

뷰 도면에서 주석, 치수 및 일람표 테이블과 같은 데이터도 추가합니다.

뷰 도면의 유형

도면 관리 기능에는 다음과 같은 세 가지 유형의 뷰 도면이 있습니다.

모형 공간 뷰

모형 공간 뷰는 시트에서 고유의 도면 공간 뷰포트에 표시할 수 있는 뷰 도면의 일부분입니다. 모형 공간 뷰는 AutoCAD의 명명된 뷰 개념을 발전시킨 것이지만, 명명된 뷰와 달리 모형 공간 뷰에는 정의된 경계가 있습니다. 모형 공간 뷰가 시트에 배치된 경우 시트 뷰가 작성됩니다. 뷰 도면은 여러 개의 모형 공간 뷰를 포함할 수 있습니다.

시트 뷰

시트 뷰는 뷰 도면이나 모형 공간 뷰를 프로젝트 네비게이터 팔레트에서 시트로 끌어 놓을 때 작성되는 시트의 도면 공간 뷰포트입니다.

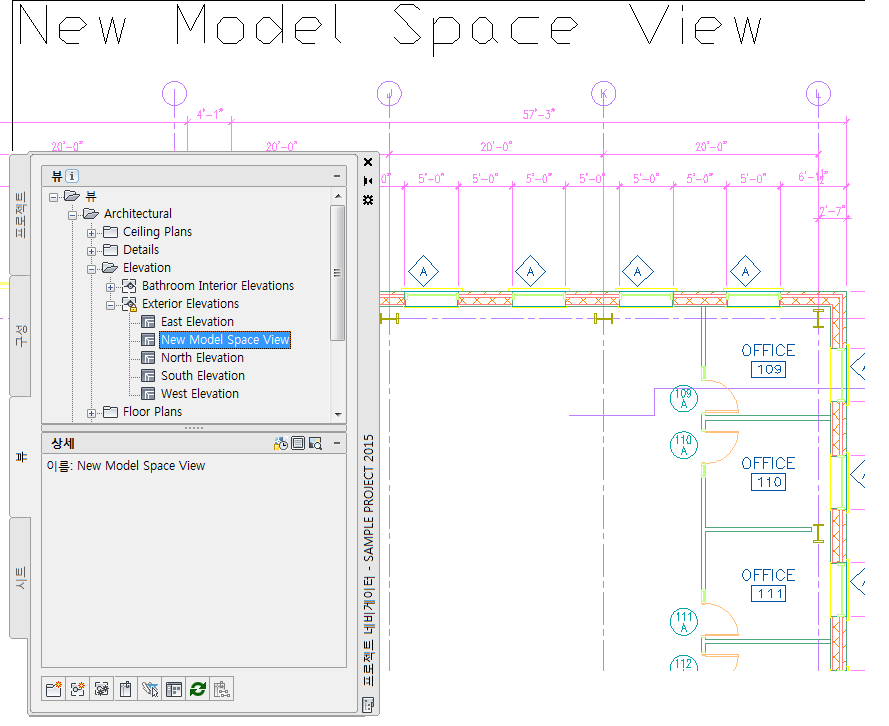

평면도 영역의 모형 공간 뷰

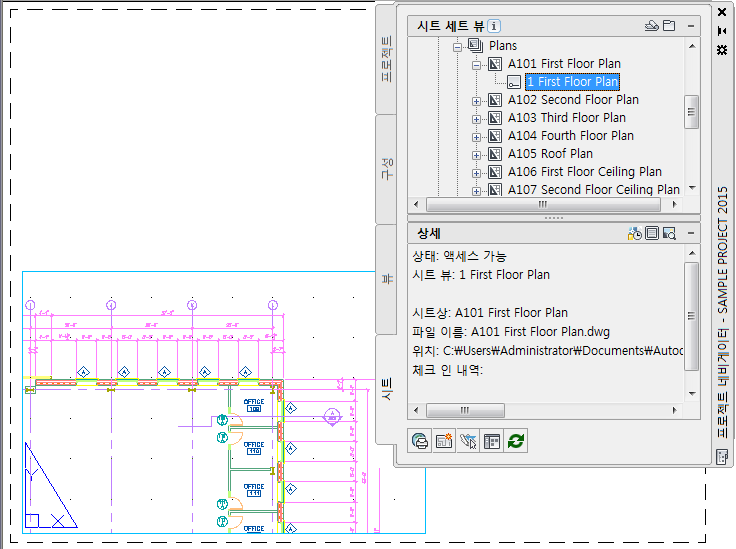

시트에 배치된 시트 뷰

시트 뷰에는 뷰포트별 도면층 재지정이 있을 수 있습니다. 뷰 도면 또는 모형 공간 뷰가 시트 뷰에 참조되는 경우 프로젝트가 뷰와 시트를 동기화하도록 설정되지 않은 한 이 재지정이 유지됩니다. 이런 경우 시트를 열거나, 플롯하거나 또는 게시할 때 시트 뷰에서 뷰 도면의 도면층 설정이 재설정됩니다.

뷰와 구성

프로젝트 네비게이터 팔레트에서 구성을 선택하고 이 구성을 뷰 도면에서 참조하여 뷰 도면을 작성합니다. 다중 레벨 뷰를 작성할 때 각 구성은 상대 레벨 높이에서 참조되며 최저 레벨은 Z= 0에 삽입됩니다.

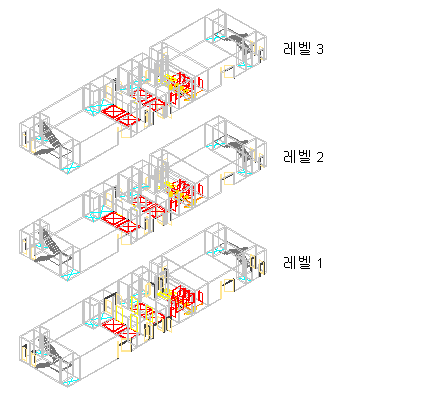

각 건물 레벨에서 복사된 건물 코어 구성에 대한 3D 뷰

뷰와 주석

특정 워크플로우 및 필요에 따라 주석, 치수 및 일람표 테이블을 뷰 도면이나 시트에 추가할 수 있습니다.

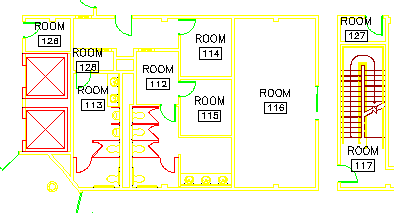

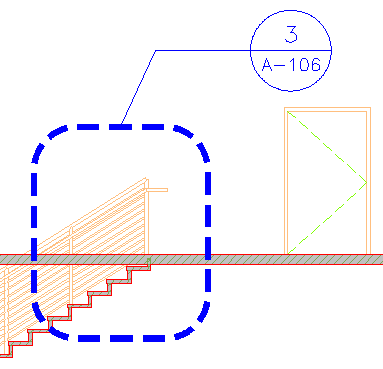

주석 태그가 있는 뷰 도면

뷰 도면 업데이트

뷰 도면은 개별 구성 또는 전체 구성 범주를 포함할 수 있습니다. 예를 들어 건축-1층 구성 범주를 선택하는 경우 이 범주 내에서 적절한 레벨 또는 부속건물에 있는 모든 구성이 뷰 도면에 포함됩니다. 나중에 해당 범주에 구성을 추가하는 경우 뷰 도면이 해당하는 새 구성을 포함하도록 자동으로 재생성됩니다. 범주를 사용하면 프로젝트 내내 뷰 도면을 최신 상태로 유지할 수 있습니다.

뷰 템플릿

프로젝트를 작성할 때, 새 뷰 도면에 대한 기본 템플릿을 설정합니다. 일반 뷰 도면, 상세 뷰 도면 및 단면도/입면도 도면을 위한 별도의 템플릿이 있습니다.

모형 탭에 열리는 도면을 작성하도록 기본 뷰 템플릿을 저장해야 합니다. 새 뷰 도면을 작성할 때 이 도면에 할당하는 모든 구성은 뷰 도면에 참조로 삽입됩니다. 모형 공간이 활성화된 상태로 템플릿이 열리지 않는 경우 건물이 도면 공간에 참조됩니다.
