O Gerador de peça permite criar e modificar peças de rede de tubulação que estão disponíveis nos catálogos de peças AutoCAD Civil 3D.
Com o Gerador de peça, é possível projetar e editar formas para conteúdo de desenhos que representam peças de rede de tubulação verdadeiras, como tubos, bueiros, bacias coletoras e paredes de retenção.
Cada unidade de conteúdo representa uma família de peças, como tubulação de concreto, tubulação de ferro flexível e bueiro elíptico de concreto. Cada família de peças contém uma coleção de tamanhos de peças dela. Por exemplo, dentro da família de peças de tubulação de concreto, há uma variedade de tamanhos de peça predefinidos disponíveis para essa peça. O Gerador de peça permite criar e modificar famílias de peças, assim como tamanhos de peças individuais.
Ao usar o Gerador de peça, é possível criar modelos 2D de peças de tubulações e/ou modelos 3D de peças de estrutura de modelos e gerar vistas de desenho 2D dessas peças para uso em layouts de projetos. O modelo que você cria é definido de acordo com o tamanho, a forma e a posição dos recursos que compõem a peça. As peças são armazenados em um catálogo de peças, como o US Imperial Pipe Catalog, e você pode navegar e selecionar a peça em um catálogo quando você desejar adicioná-la ao seu layout.
É importante testar cada tamanho de peça antes de usá-la em seus desenhos. Você deve verificar se o ponto de inserção e todas as representações da vista. Se o teste produzir resultados indesejados, você deve alterar e testar novamente os tamanhos de peça adequados.
O Gerador de peça é indicado principalmente para usuários que tenham experiência com a projeção de modelagem paramétrica e com recursos de rede de tubulação.
Acessando o Gerador de peça
Para acessar o Gerador de peça, clique na
Pesquisa.
Ao fazer isso, a caixa de diálogo é exibida.

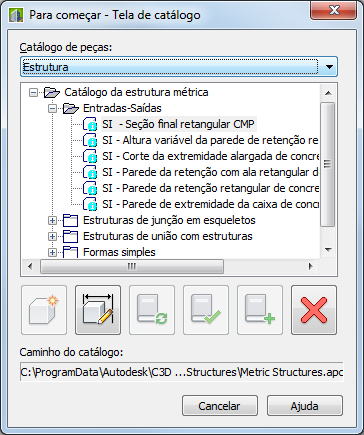

Introdução - Tela de catálogo
Na caixa de diálogo , é possível escolher trabalhar com o catálogo de tubulações ou o catálogo de estruturas e navegar através das categorias no catálogo.
Os ícones desta caixa de diálogo permitem a execução de diversas tarefas. Se você posicionar o mouse sobre um ícone, uma dica de ferramenta fornece uma explicação do ícone. Os ícones são ativados com base no que é selecionado na árvore do catálogo.
| Se você deseja... | então faça isto ... |
|---|---|
 criar uma nova peça |
selecione uma pasta de capítulo e, a seguir, clique em Nova peça paramétrica. Insira um nome e uma descrição para a nova peça na caixa de diálogo Nova peça e clique em OK. Depois disso, o ambiente de construção é aberto para a criação de peças. |
 modificar um tamanho de peça existente |
selecione a peça na árvore do catálogo e clique em Modificar tamanhos de peças. O ambiente de construção é aberto para a modificação da peça. |
 regenerar o catálogo |
após efetuar alterações nas peças ou em um catálogo, clique em Regen catálogo para regenerar toda a tubulação ou estrutura do catálogo de peças. |
 testar (validar) o catálogo |
depois de fazer alterações em um catálogo, clique em Teste de catálogo para verificar se a validação foi bem-sucedida. |
 adicionar um novo capítulo para uma peça |
clique em Novo capítulo e insira um nome. Você pode adicionar os capítulos ao catálogo ou a outro capítulo. |
 excluir uma peça |
selecione a peça e clique em Excluir. A peça é excluída do catálogo e é removida da árvore de catálogo. |

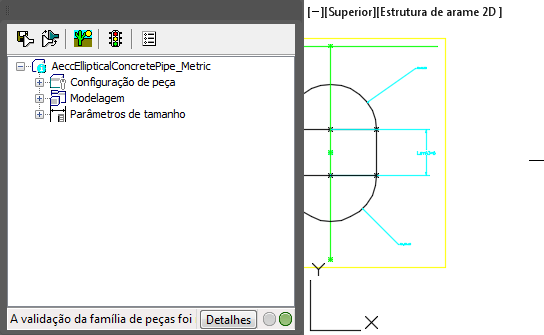

Ambiente de construção paramétrica
Quando você decide criar ou modificar uma peça, o Gerador de peça abre um ambiente de construção paramétrica que inclui uma variedade de recursos:
- Navegador de peças. O navegador de peças é exibido no lado esquerdo da tela. Isso fornece uma vista organizada dos recursos da peça selecionada no momento. Quando você define sua peça, recursos adicionais são aninhados em uma hierarquia na pasta apropriada. No navegador, é possível mostrar mais ou menos detalhes ao expandir ou retrair as pastas.
- Área de modelagem (viewport). A área de modelagem (viewport) é exibida no lado direito do espaço de desenho e é projetado para dar um controle total da vista sobre o modelo de peça. Você pode utilizar os comandos de vista padrão do AutoCAD para alterar a direção na qual deseja visualizar o modelo de peça.
- Barra de ferramentas. A barra de ferramentas fornece acesso rápido para selecionar comandos do Gerador de peça. Os ícones estão disponíveis para salvar a peça, salvar uma peça existente como uma nova peça, gerar uma imagem de visualização, validar sua peça e especificar opções de peças.
- Barra de status. A barra de status, localizada na parte inferior do navegador de peças, fornece informações atualizadas sobre a validação de peças ao clicar no ícone Validar na barra de ferramentas. Uma descrição do status de validação é fornecida. Um botão de Detalhes fornece uma lista dos avisos e/ou erros encontrados em seu modelo.
- Menus específicos de recursos. Menus específicos de recursos ficam disponíveis ao clicar com o botão direito um recurso de peça na janela do navegador. As opções não disponíveis são sombreadas.
