Эта процедура используется для удаления проступи из поворота забежной лестницы.
Забежные ступени зоны поворота устанавливаются под углом, вершина которого совпадает с ручкой "Повернуть в центре".
- Выберите лестницу с половинным поворотом или с поворотом в одну четверть.
- Если забежная лестница имеет стиль "Пропорциональная", выберите круглую ручку-переключатель "Редактировать повороты лестниц". Выводится диалоговое окно "Стили забежных ступеней". Прим.: В нем отображаются только те стили, которые присутствуют в данном чертеже.
Диалоговое окно "Стили забежных ступеней"
- Выберите в списке стиль "Треугольная забежная" и нажмите "OK". Прим.: Чтобы выбрать стиль на палитре свойств, перейдите на вкладку "Проектирование", разверните узлы "Основные" и "Общие" и выберите для параметра "Стиль забежных ступеней" значение "Треугольная забежная".
- Выберите ручку-переключатель "Редактировать повороты лестниц".
- Выберите ручку "Удалить проступь из поворота".
Выбранная проступь удаляется из данного поворота забежной лестницы. Если продолжить удаление проступей, для данной лестницы в конечном счете отобразится значок подсказки. Для восстановления предыдущей конфигурации проступей используйте команду "Отменить".

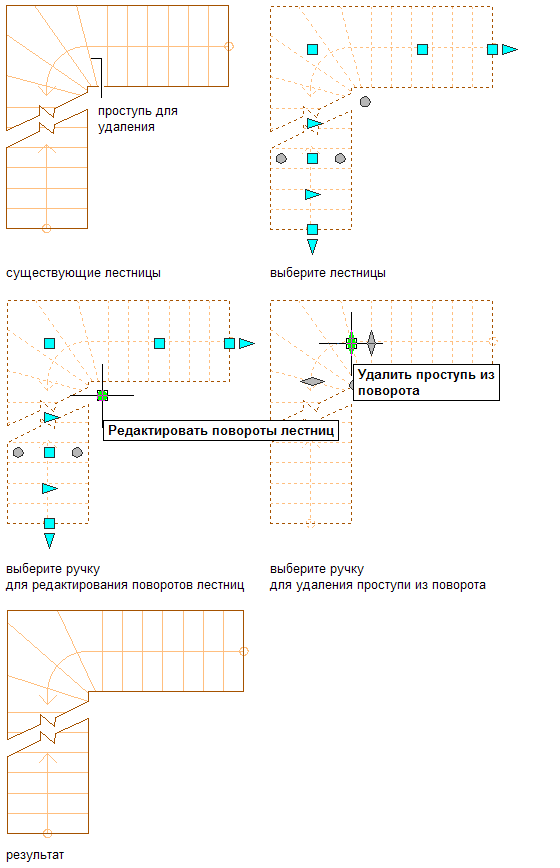

Удаление проступи из поворота забежной лестницы
Прим.: Чтобы получить точку сходимости на кромке лестницы, следует снять флаг "Использовать линии подступенка". - По завершении удаления проступей можно щелкнуть на ручке "Завершить редактирование поворотов лестниц" для возвращения к режиму редактирования лестницы по умолчанию, либо щелкнуть правой кнопкой мыши и выбрать пункт "Отменить выбор" для отключения ручек.
