Функция отслеживания лучей позволяет отслеживать путь лучей, исходящих из источника света, для создания реалистичных отражений и преломлений.
Для уменьшения времени, необходимого для генерации отражений и преломлений, на лучи накладывается ограничение глубина трассировки Глубина трассировки ограничивает число отражений или преломлений луча, либо оба эти значения. В палитре "Дополнительные параметры визуализации" можно установить максимальную глубину трассировки, максимальное число отражений или максимальное число преломлений.

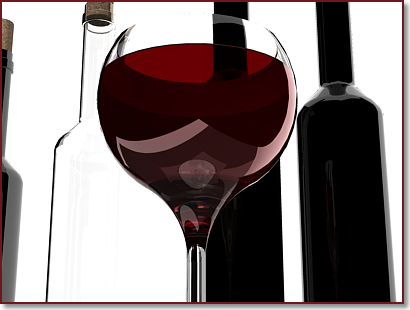

Ниже показан пример значительного повышения реалистичности сцены за счет отражений и преломлений в режиме трассировки лучей. Макс. глубина = 8; макс. отражений и преломлений = 4.
Если режим трассировки лучей отключен, отражения и преломления отсутствуют.

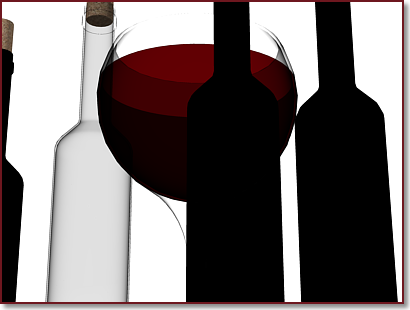

В следующем примере показана та же модель при отключенном режиме трассировки лучей.
Глубина трассировки задает количество возможных отражений или преломлений светового луча. Увеличение этих значений приводит к повышению сложности и реалистичности визуализируемого изображения за счет увеличения затрачиваемого времени.

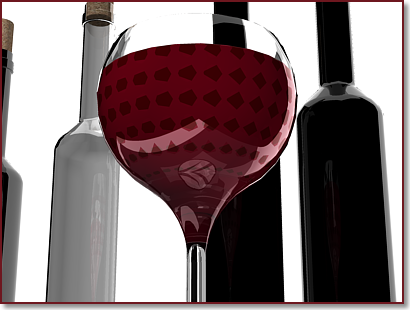

В следующем примере демонстрируется, как увеличение глубины трассировки улучшает визуализацию. Макс. глубина = 4; макс. отражений и преломлений = 2.
Элементы управления режимом трассировки лучей
Параметр "Макс. глубина" ограничивает суммарно возможное число преломлений и отражений. Трассировка луча прекращается при достижении суммой чисел отражения и преломления значения максимальной глубины. Например, если для параметра "Макс. глубина" установлено значение 3, а для параметров "Макс отражений" и "Макс преломлений" - 2, луч может дважды отразиться и один раз преломиться, или наоборот, но он не может отразиться и преломиться четыре раза.
Параметр "Макс отражений" задает число возможных отражений луча. При значении, равном 0, отражения отсутствуют. При значении, равном 1, допускается однократное отражение луча. При значении, равном 2, допускается двукратное отражение луча и т.д.
Параметр "Макс преломлений" задает число возможных преломлений луча. При значении, равном 0, преломления отсутствуют. При значении, равном 1, допускается однократное преломление луча. При значении, равном 2, допускается двукратное преломление луча и т.д.
