Вращение

Эта опция используется для создания простых плоских или подобных твердому телу элементов путем вращения (в пространстве) ранее определенных двумерных объектов относительно выбранной оси. Опция доступна с помощью использования одного из следующих методов:

• из меню: Геометрия > Объекты > Вращение;
• из диалогового окна Операции/модификации путем нажатия на кнопку Вращение.
• Щелкните значок .

Прим.: Опция доступна только для двух типов конструкции: плита и оболочка.

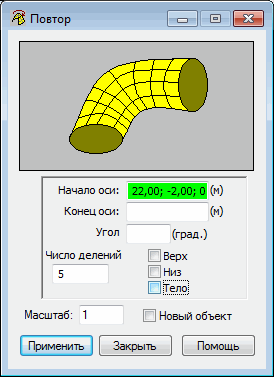

Чтобы выполнить операцию вращения ранее определенного двумерного объекта, пользователь должен определить некоторые параметры, а именно:

• Начало оси - координаты начала оси, вокруг которой будет вращаться объект. Точки начала и конца оси определяют параметры оси вращения. Координаты могут быть определены в виде текста - ввод значений с клавиатуры или графически, для чего необходимо поместить курсор в поле Начало оси и затем щелкнуть левой кнопкой мыши по выбранной точке в графическом окне просмотра;
• Конец оси - координаты конца оси, вокруг которой будет вращаться объект. Точки начала и конца оси определяют параметры оси вращения. Координаты могут быть определены путем вводя значений с клавиатуры или графически, для чего необходимо поместить курсор в поле Конец оси и затем щелкнуть левой кнопкой мыши по выбранной точке в графическом окне просмотра;
• Угол вращения - значение угла поворота объекта на который объект будет повернут;
• Число операций - число делений, требуемое для вращения объекта;
• Верх - верхняя часть объекта, создаваемая при вращении, если опция активна;
• Низ - нижняя часть объекта, создаваемая при вращении, если опция активна.
• Твердое тело - с включением этой опции во время вращения объекта создается объемная конструкция (сплошное твердое тело). Опция доступна для объемных конструкций.
• Масштаб - определяет коэффициент масштаба (значение по умолчанию равно 1, что означает, что масштабирование не применяется к объекту, подлежащему экструзии). Если значение масштаба больше, чем 1.0, объект будет увеличен. Если значение масштаба меньше, чем 1.0, объект будет уменьшен;
• Новый объект - когда эта опция выбрана, вращаемый объект получает новый номер.

Прим.: Если объект, для которого была выполнена операция Вращение нужно изменить, то необходимо учитывать, что параметры операции Вращение могут изменяться (например, координаты концов осей вращения). В таком случае рекомендуется проверить эти параметры и восстановить их первоначальное правильное значение.

Для вращения квадрата:

1. определить двумерный объект, например, квадрат (смотрите рисунок ниже); определить координаты вершин: (0,0,-6), (0,0,0), (6,0,0), (6,0,-6);

2. выбрать объект;
3. открыть диалоговое окно Вращение;
4. определить параметры вращения; определим следующие параметры для квадрата: начало оси - (12,0,0), конец оси - (12,0, -6), угол вращения -(-90), число делений - 10, опции верх и низ - неактивны, масштаб - 1.0 и опция Новый объект - неактивна.
5. нажать на клавишу Применить для выполнения операции для ранее определенного квадрата. В результате операции получаем объект, представленный на рисунке ниже.
