Экструдирование

Эта опция используется для создания простых плоских или подобных твердому телу элементов при помощи экструдирования ранее определенных двумерных объектов.

• Эта опция доступна из меню выбором команды: Геометрия > Объекты > Экструдирование.
• Затем нажимают на кнопку Экструдирование в диалоговом окне Операции/Модификации. (вначале должен быть выбран объект);
• Щелкните значок .

Прим.: Параметр доступен только для двух типов конструкции: плиты и оболочки.

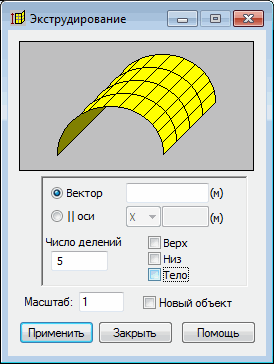

Существуют два способа задания операции экструдирования двумерного объекта. Первый состоит в определении при помощи трех координат вектора, который определяет направление и длину экструдирования. Второй способ состоит в определении оси общей системы координат, вдоль которой объект будет экструдирован, и длины объекта, подлежащего экструзии.

Остальные параметры экструдирования для обоих способов:

поле редактирования позволяет пользователю определять число требуемых делений при экструдировании объекта;

верх – верхняя часть объекта, полученная в результате экструдирования, она создается при активизации данной опции;

Низ – самая нижняя часть объекта, полученная в результате экструдирования, создается при активизации данной опции;

твердое тело- включение этой опции позволяет создавать твердое тело во время экструдирования; опция доступна для объемных конструкций;

масштаб- поле редактирования, в котором пользователь определяет коэффициент масштаба (значение по умолчанию равно 1, что означает, что масштабирование не применяется к объекту, подлежащему экструдированию). Если значение масштаба больше, чем 1.0, то объект будет увеличен. Если значение масштаба меньше, чем 1.0, то объект будет уменьшен.

новый объект- при выборе данной опции объект, созданный при помощи экструдирования, получит новый номер.

Прим.: Если объект, для которого была выполнена операция Экструдирование вдоль полилинии, нужно изменить, то необходимо учитывать, что параметры операции Экструдирование вдоль полилинии могут изменяться (например, параметры вектора экструдирования). В таком случае рекомендуется проверить эти параметры и восстановить их первоначальное правильное значение.

Чтобы выполнить экструдирование объекта через определение вектора, необходимо:

1. определить двумерный объект, например, прямоугольник; (см. рисунок ниже);

2. выбрать объект;
3. открыть диалоговое окно Экструдирование;
4. определить параметры экструдирования объекта. Давайте определим следующие параметры для данного прямоугольника: вектор экструдирования - (0,10,0), число делений - 10, параметры верх и низ - неактивен, масштаб - 0,5 и новый объект - неактивна.
5. Нажимаем на кнопку Применить, чтобы выполнить экструдирование ранее определенного прямоугольника. В результате операции получаем объект, представленный на рисунке ниже.
