Robot. Расчет

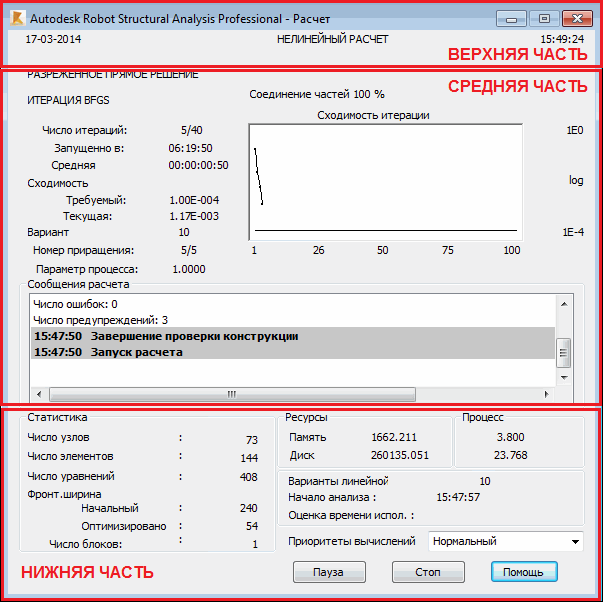

После начала расчета определенной конструкции на экране появляется диалоговое окно Robot. Расчет, представляющее отдельные шаги расчета конструкции.

Диалоговое окно разделено на три основные части:

1. Верхняя часть (не зависит от выбранного типа расчета и решателя), содержит следующую информацию: текущая дата и время, а также тип расчета конструкции. Дополнительно показывается название рассчитываемого проекта.
2. Средняя часть, зависящая от выбранного типа расчета и решателя (решатель выбирают в диалоговом окне Рабочие настройки на закладке Расчет конструкции). Эта часть диалогового окна содержит информацию, касающуюся отдельных шагов расчета конструкции. Текущий шаг расчета подсвечивается.

   Доступны следующие методы расчета (типы решателей):

   • Статические расчеты:
     • Фронтальный метод;
     • Метод горизонта;
     • Метод разброса;
     • Итерационный метод.
   • Динамические расчеты (основные методы):
     • Итерационный метод подпространства или блочный итерационный метод подпространства;
     • Метод Ланцоша;
     • Основной Метод редукции;
   • Нелинейные расчеты:
     • Возрастающий метод;
3. Нижняя, не зависящая от выбранного типа расчета и решателя. В этой части диалогового окна содержится такая информация:
   • Информацию, касающуюся размера рассчитываемого проекта:
     • число узлов;Информация относительно размера решенного проекта.
     • количество элементов;
     • число уравнений в подлежащей решению системе уравнений;
     • ширина ленты матрицы (прямой решатель систем с матрицами профильного хранения) или ширина фронта(фронтальный метод) до начала и после завершения оптимизации.
   • информация о текущем требуемых и используемых ресурсах оперативной памяти и ресурсах диска. А также оценка времени расчета.

Чтобы временно приостановить расчет конструкции, нажмите кнопку Пауза.

Для прерывания и завершения расчета нажмите кнопку Остановить.
