“能量设置”对话框：“能量模型”

使用“能量设置”对话框的“能量模型”部分的设置，以确定如何使用概念体量、建筑图元或两者创建能量模拟。

这些设置不影响基于房间或空间的 gbXML 导出或 Revit MEP 中的热负荷和冷负荷。

要打开“能量设置”对话框，请单击“分析”选项卡“能量分析”面板（能量设置）。

下列参数列于“能量模型”标题下。

分析模式

选择用于能量模拟分析的分析模式：

使用建筑图元 。（默认）使用模型中的建筑图元（墙、楼板、屋顶、窗、房间、空间等等）创建能量模型。如果模型中包含概念体量，将忽略它们以进行能量模拟分析。
使用概念体量 。使用模型中的概念体量创建能量模型。为了将概念体量包含在分析中，概念体量必须包含体量楼层。如果模型中包含建筑图元，将忽略它们以进行能量模拟分析。
使用概念体量和建筑图元 。创建基于模型中概念体量和建筑图元的能量模型。为了将概念体量包含在分析中，概念体量必须包含体量楼层。

对于所有分析模式，如果模型包括的概念体量不含体量楼层，则该体量被视为着色对象。参见最佳做法：能量分析。

注：选定分析模式还会影响执行的自动化热分区类型（若有）。请参见关于自动化热分区。

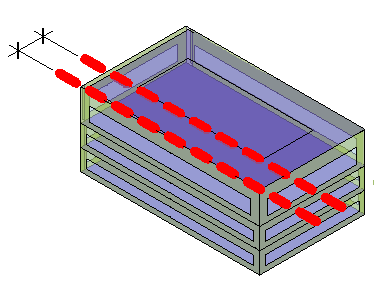

指定最大间隙尺寸（2 个 Revit 图元之间），保证分析空间不会“泄漏”。

如果在运行能量模拟分析时显示一条消息，指出模型太大，请增加该设置并重新运行能量模拟分析。

默认值为 18 英寸（457.2 毫米）。最小值为 6 英寸（152.4 毫米）。最大值为 10 英尺（3048 毫米）。

注：能量模型不需要完全封闭以生成有效的能量分析结果。

此设置结合“分析空间分辨率”指定分析表面边界与理想边界相匹配的精确程度。通常，降低“分析表面分辨率”会导致分析表面的边界更精确，但这也限制了分析表面建模的精确度。

如果在运行能量模拟分析时显示一条消息，指出模型太大，请增加该设置并重新运行能量模拟分析。

默认值为 12 英寸（304.8 毫米）。最小值为 3 英寸（76.2 毫米）。最大值为 10 英尺（3048 毫米）。

注：能量模型不需要完全封闭以生成有效的能量分析结果。

指定从外墙开始向内测量的距离，以定义核心分区。

建筑物核心层的热负荷和冷负荷与周边区域不同，因为它不会受到外部天气条件的直接影响，也不会透过窗户受到日光照射。典型的核心层偏移值是 12-15 英尺（4-5 米）。

型芯偏移用于执行自动化热分区。请参见关于自动化热分区。

选择此选项可将建筑物的周边（不包括核心层）分割为 4 个热分区。

周边分区会提高能耗估算的准确性。例如，在夏末的午后，西面要承受太阳的热增益，而东面不用。周边分区使得这些周长的能量分析能够分别处理。

执行自动化热分区需要周边分区。请参见关于自动化热分区。

将“分析模式”设置为“使用概念体量和建筑图元”（推荐）时，使用高级算法将周长分割为多个热分区，以进行更准确的能量分析。

将“分析模式”设置为“使用概念体量”时，周长被简单地分隔为 4 个热分区：东北、东南、西北和西南。

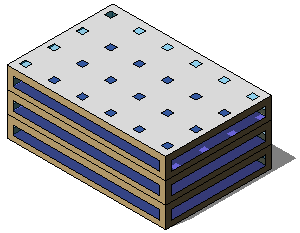

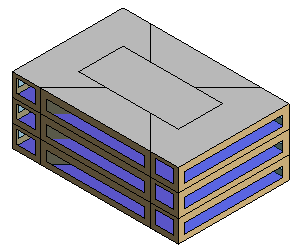

含周边分区的体量模型	含核心层偏移和周边分区的体量模型

此设置指定要用于不同类型体量表面的构造。

此设置用于指定要安装玻璃的洞口（窗户）占外墙的百分比。它也称为窗墙比 (WWR)。默认值为 40%。对于幕墙，由于考虑到框架面积，这一设置的最大值为 95%。

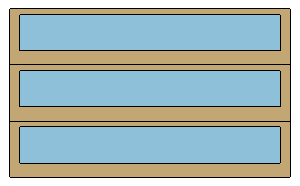

目标玻璃百分比 = 40%	目标玻璃百分比 = 60%

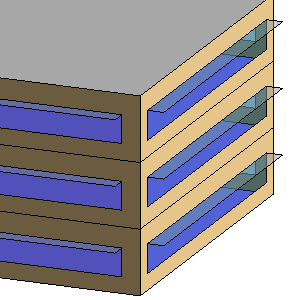

指定地面到窗户底部的距离。低于任务高度（通常为 0.75 米或 2.5 英尺）的窗户面积会影响热增益和热损失，但不会影响有效的日照。

“目标玻璃百分比”和“目标窗台高度”设置将结合使用。如果指定的“目标玻璃百分比”较大，Revit 可能会使用低于指定值的窗台高度以达到要求。

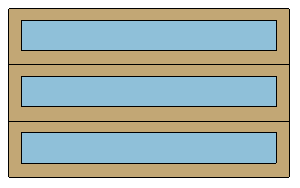

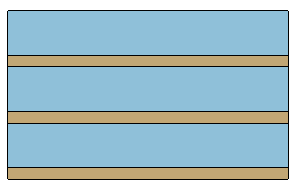

目标玻璃百分比 = 50%。目标窗台高度 = 2.5’。	目标玻璃百分比 = 80%。目标窗台高度 = 2.5’。请注意窗台高度降低到什么程度才能达到 80% 的玻璃目标值。
