Diese Aktualisierungen stehen für Kunden mit Wartungsplan oder Abonnement zur Verfügung. Viele dieser Verbesserungen basieren auf Ideen aus der AutoCAD Electrical IdeaStation.
Kombinierter Stücklistenbericht von AutoCAD Electrical und Inventor

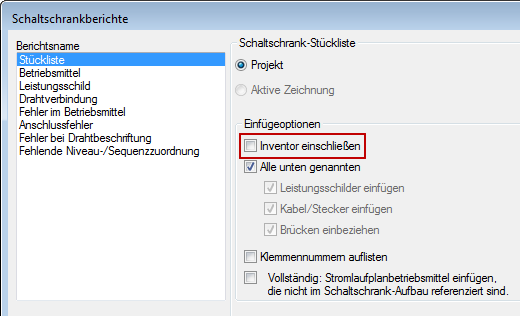

Wenn Ihr Projekt mit einer Inventor-Baugruppe als Teil eines elektromechanischen Projekts verknüpft ist, können Sie einen kombinierten Stücklistenbericht erstellen. Eine Option zum Einschließen der Inventor-Bauteile ist jetzt verfügbar, wenn Sie einen Schaltschrank-Stücklistenbericht erstellen.
Mit dieser Option werden alle elektrischen Bauteile in der Inventor-Baugruppe mit in den Bericht einbezogen. Die Spalte Elektromechanisch im Bericht gibt an, ob das Betriebsmittel aus AutoCAD Electrical, Inventor oder verknüpft aus beiden stammt.
Verknüpfen von Betriebsmitteln in der Registerkarte Ortsansicht
Bei der Arbeit in einem elektromechanischen Projekt können Sie jetzt die AutoCAD Electrical-Betriebsmittel direkt auf der Registerkarte Ortsansicht des Projektmanagers mit dem Inventor-Bauteil verknüpfen.

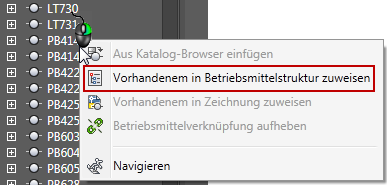

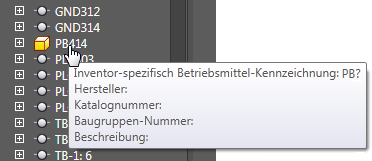

Klicken Sie auf der Registerkarte Ortsansicht mit der rechten Maustaste entweder auf das AutoCAD Electrical-Betriebsmittel oder auf das Inventor-Bauteil in der Strukturansicht, und klicken Sie dann auf Vorhandenem in Betriebsmittelstruktur zuweisen.
Suchen und wählen Sie die andere Darstellung in der Struktur. In diesem Beispiel wähle ich, da ich mit dem AutoCAD Electrical-Betriebsmittel begonnen habe, den Inventor-Drucktaster.

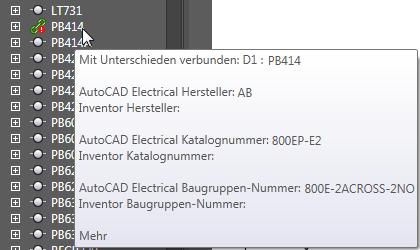

Die Betriebsmittel sind nun miteinander verknüpft, aber es gibt einige Unterschiede.

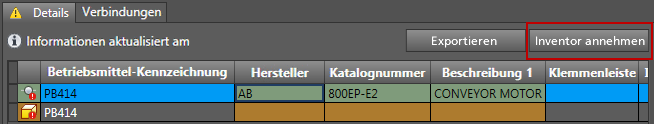

Sie können diese Unterschiede im Bereich Details der Registerkarte Ortsansicht anpassen.
Aktualisieren der Positionsnummer von Betriebsmittel-Kennzeichnungen

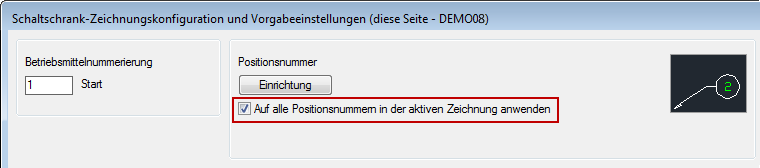

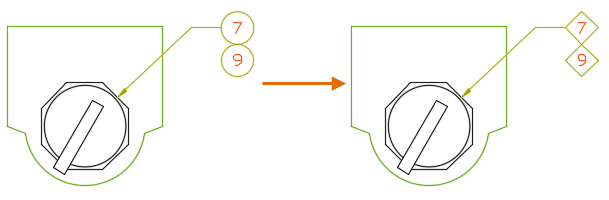

Wenn Sie Änderungen an der Einrichtung der Positionsnummern Ihrer Zeichnung in der Schaltschrank-Zeichnungskonfiguration vornehmen, können Sie nun die Positionsnummern in der aktiven Zeichnung aktualisieren.
Nach dem Klick auf OK, werden alle Positionsnummern in der aktiven Zeichnung aktualisiert, um mit der Einrichtung der Positionsnummern übereinzustimmen.
Ignorieren von Fehlern bei der Electrical-Prüfung

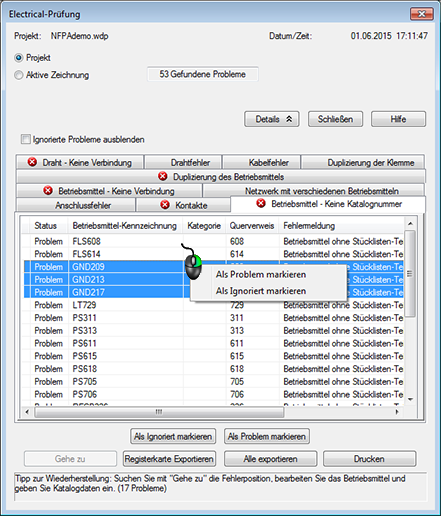

Nachdem Sie festgestellt haben, dass ein bestimmter Fehler nicht behoben werden muss, können Sie den Status des Fehlers auf Ignoriert setzen.

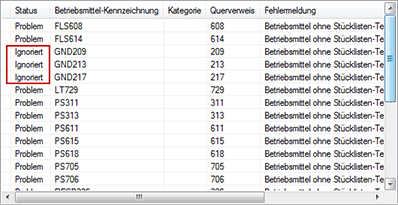

Ignorierte Fehler werden in der Statusspalte markiert.

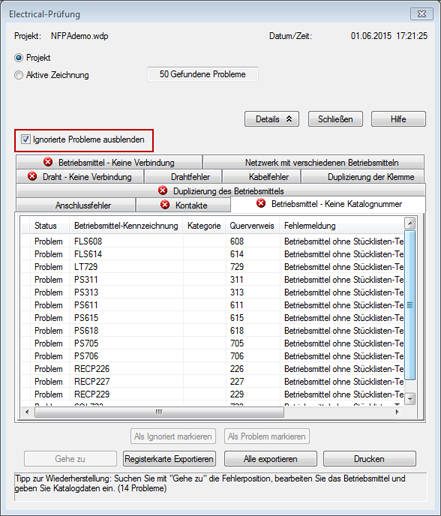

Wenn Sie die Fehler, die Sie ignorieren möchten, markiert haben, können Sie diese Fehler ausblenden.
Der Fehlerstatus wird beibehalten, wenn Sie die Prüfung erneut durchführen, und auch über mehrere Sitzungen von AutoCAD Electrical gespeichert.

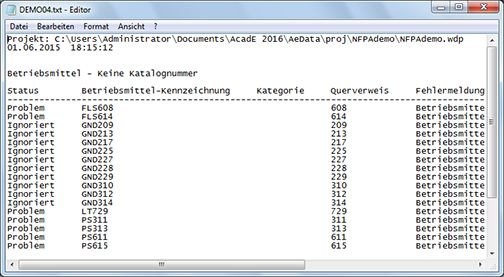

Ignorierte Fehler sind beim Exportieren in der Ausgabetextdatei enthalten, auch wenn sie im Dialogfeld ausgeblendet wurden. Wenn ein Fehler als Ignoriert markiert wurde, wird dies in der Statusspalte der Textdatei angegeben.
Verschiedene Verbesserungen
- Beim Einfügen von Schaltschrank-Grundrissen aus einer Stromlaufplanliste werden die Sortiereinstellungen jetzt über mehrere Sitzungen gespeichert.

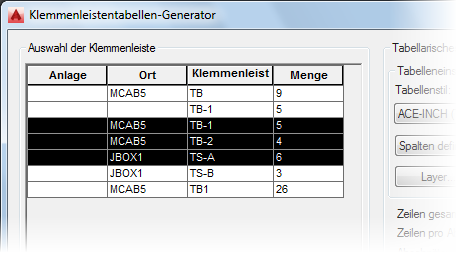

- Sie können jetzt die Klemmenleisten im Klemmenleistentabellen-Generator sortieren, indem Sie auf die Spaltenüberschrift klicken. Die Klemmenleisten werden in der Reihenfolge generiert, in der sie sortiert sind.
- Beim Hinzufügen oder Bearbeiten von Signalpfeilen werden verknüpfte Quell- und Zielpfeile automatisch aktualisiert, auch wenn sie sich in anderen Zeichnungen befinden.
