Verwenden Sie die Skizzierwerkzeuge zum Hinzufügen von Objekten zu einem Modell. Sie werden zur Auswahl eines Zeichenstils aus dem Katalog Zeichnungsstil auswählen aufgefordert.

Es gibt zwei Arten von Zeichnungswerkzeugen:
  • Skizzierwerkzeuge zum Zeichnen von kleinerer, einfacherer Objekte
  • Zeichnungswerkzeuge für Entwürfe zum Zeichnen von 3D-Objekten mit erweiterter Geometrie und Analysewerkzeugen. Auf Zeichnungswerkzeuge für Entwürfe greifen Sie von den dazugehörigen Entwurfs-Werkzeugsätzen aus zu:

Klicken Sie auf , um den zu zeichnenden Objekttyp auszuwählen.

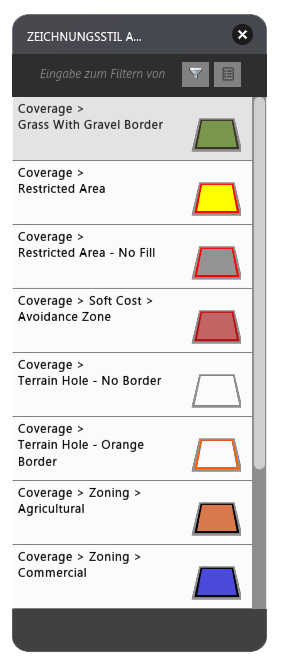

Im folgenden Beispiel sehen Sie den Katalog Zeichnungsstil auswählen, der zum Zeichnen einer Überdeckungsfläche aufgerufen wird, wenn Sie auf das Werkzeug zum Skizzieren von Überdeckungen klicken. Wenn Sie andere Stile als im Katalog Zeichnungsstil auswählen verwenden möchten, können Sie neue Stile für alle Objekttypen über die Stilpalette erstellen und bearbeiten. Weitere Informationen erhalten Sie unter Informationen zum Bearbeiten von Stilen.

Nachdem Sie einen Zeichenstil ausgewählt haben, können Sie mit dem Skizzieren im Modell oder Vorschlag beginnen. Klicken Sie auf die gewünschte Stelle im Modell, um ein Objekt mit dem ausgewählten Stil zu skizzieren. Sie können fast alle Änderungen in einem Vorschlag oder Modell rückgängig machen, den bzw. das Sie in der aktuellen Sitzung angelegt haben. Drücken Sie Strg+Z, um das Rückgängigmachen durchzuführen.

Während Sie skizzieren, können Sie einen bestimmten Wert eingeben oder das Element auf die gewünschte Größe ziehen. Informationen über die Objektgröße werden angezeigt und aktualisiert. Die Werte verwenden die aktuelle Maßeinheit. Sie können das Feld Wert durch Ziehen auf eine andere Position verschieben.

Anmerkung: Als Benutzer von Roadway Design, Bridge Design und/oder Drainage Design für InfraWorks 360 können Sie auch Entwurfsobjekte zeichnen, die erweiterte Geometrie und Analyse verwenden, beispielsweise Entwurfsstraßen, Brücken, Wasserscheiden und Entwässerungsobjekte.
