Ficha Vista de posición en el Gestor de proyectos
La nueva ficha Vista de posición en el Gestor de proyectos proporciona una vista completa de los dispositivos y los cables incluidos en el proyecto activo. Los componentes se organizan según los valores de instalación y posición.
Utilice la ficha Vista de posición para:
- Colocar el cursor sobre un dispositivo para ver el catálogo, la descripción y la información de valores.
- Expandir el dispositivo para ver los valores de polos del componente.
- Filtrar la lista en función de los valores de instalación y posición.
- Actualizar la vista para que refleje los cambios en todo el proyecto.
- Buscar un dispositivo en la lista mediante la introducción de una cadena de búsqueda.
- Pulsar con el botón derecho del ratón para navegar hasta un componente seleccionado.

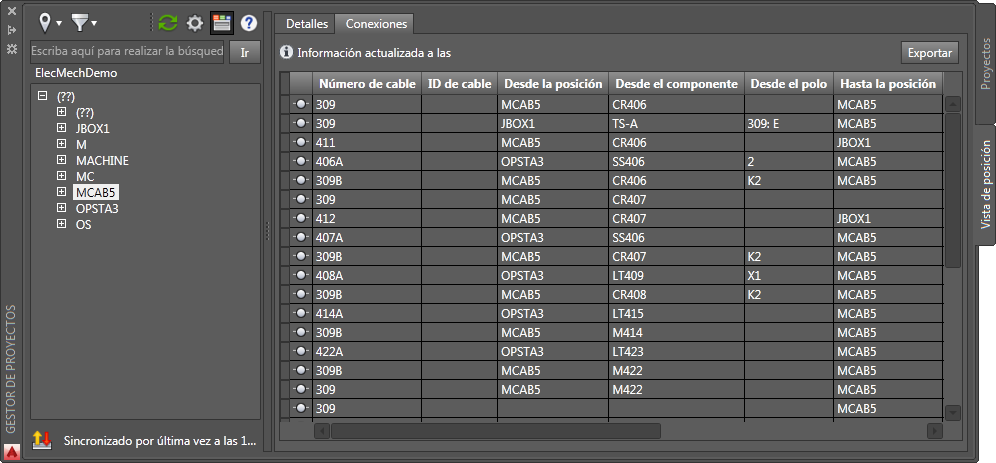

- Mostrar el panel Detalles para ver los detalles de los componentes y el panel Conexiones para ver la información desde/hasta de los cables.
- Exportar los datos que se muestran en el panel Detalles o Conexiones a un archivo .xls o .csv.
Interoperabilidad entre AutoCAD Electrical e Inventor
Ahora se puede enlazar un proyecto de AutoCAD Electrical a un proyecto de Inventor. Buscar
El enlace permite el intercambio de datos entre diseños eléctricos 2D y 3D. Una vez que el proyecto está enlazado, utilice la ficha Vista de posición para ver los componentes y los datos de AutoCAD Electrical y de Inventor.
Una vez que los proyectos están enlazados, se puede:
- Enlazar un componente de AutoCAD Electrical con una pieza en Inventor mediante uno de los métodos siguientes:
- Insertar desde el Explorador de catálogos. Permite realizar una búsqueda en el catálogo, utilizando la información de catálogo de la pieza de Inventor, donde se puede insertar un símbolo para enlazar a la pieza de Inventor.
- Enlazar a componente existente del dibujo. Seleccione un símbolo del dibujo que desee enlazar para enlazarlo a la pieza de Inventor.

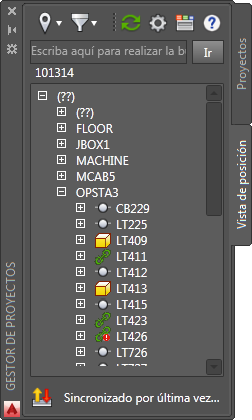

- Vea el estado del enlace de un dispositivo tal como se indica mediante un icono junto a la etiqueta del dispositivo:
Componente de AutoCAD Electrical no enlazado a un componente de Inventor
Componente de Inventor no enlazado a un componente de AutoCAD Electrical
Componentes de AutoCAD Electrical y de Inventor enlazados
Componentes de AutoCAD Electrical y de Inventor enlazados, pero con una discrepancia
Cable de AutoCAD Electrical cable no enlazado a un cable de Inventor
Cable de Inventor no enlazado a un cable de AutoCAD Electrical
Cables de AutoCAD Electrical y de Inventor enlazado
Cables de AutoCAD Electrical y de Inventor enlazados, pero con una discrepancia
- Filtre la vista por el estado del enlace.
- Actualice los datos de Inventor.

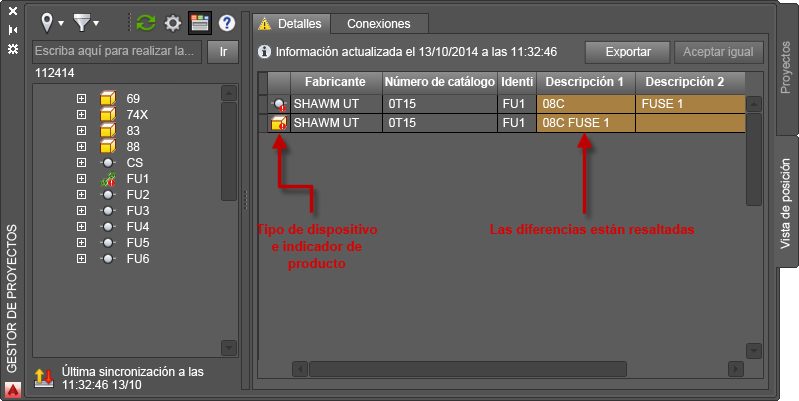

- Utilice el panel Detalles y conexiones para ver las diferencias entre los componentes enlazados.
- Utilice el botón Aceptar igual para reconciliar las diferencias entre los componentes enlazados.
Esta misma función está disponible en Inventor desde la nueva ficha Electromecánica en la cinta de opciones Ensamblaje.
Secuencia de cables por defecto

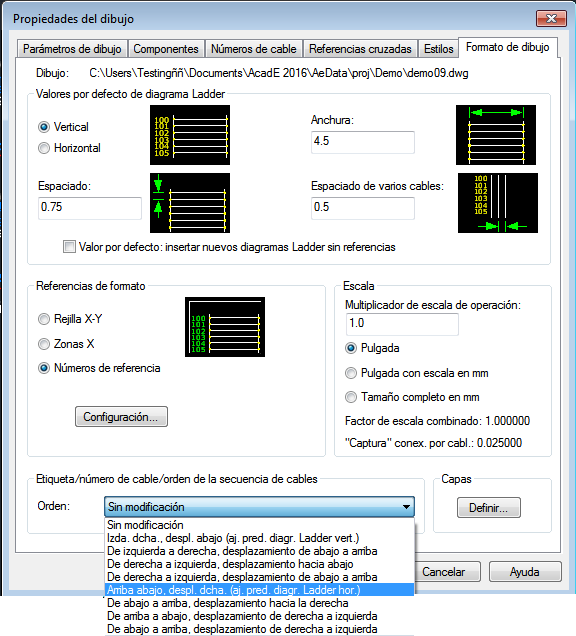

El dibujo y la propiedad de proyecto por orden se aplica ahora a la secuencia de cable, así como a la etiqueta y al número de cable. Este parámetro proporciona por defecto la secuenciación de cables de las redes con varios componentes.
AutoCAD Electrical efectúa los siguientes pasos para determinar la secuencia de conexión de los cables:
- Busca una secuencia de cables definida mediante el comando Editar secuencia de cables, incluidas todas las conexiones directas a borna.
- Busca uniones en T de ángulo en el equipotencial.
- Comprueba si alguno de los componentes tienen la misma ubicación.
- Utiliza el orden de las propiedades del dibujo para determinar las conexiones de cualquier elemento que no se hayan tenido en cuenta en las comprobaciones anteriores.
Compatibilidad con el atributo Número de cable

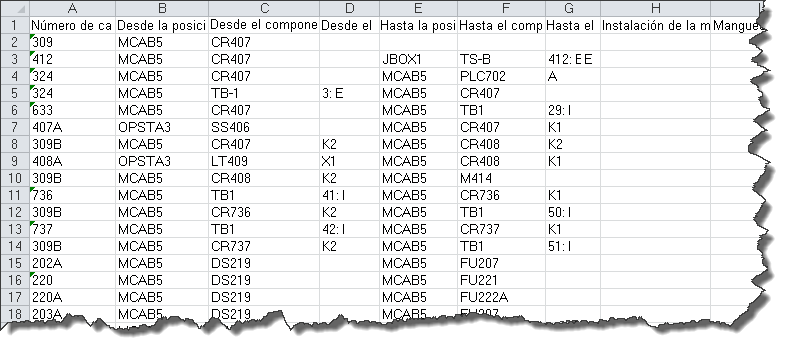

Edite los atributos de números de cable, H01USUARIO-H10USUARIO, en el cuadro de diálogo Editar número de cable/atributos. Ahora estos valores son campos disponibles en los siguientes informes:
- Cables desde/hasta
- Lista de cables de componentes
- Conector macho
- Plano de bornas
- Mangueras desde/hasta
Insertar conector
Los parámetros del cuadro de diálogo Insertar conector se mantienen entre sesiones de AutoCAD Electrical. Una vez establecidos los parámetros por defecto, no es necesario definirlos de nuevo. El producto admite dos grupos de parámetros, uno para dibujos métricos y otro para dibujos imperiales. Se utilizan los parámetros apropiados automáticamente en función del dibujo activo.
Anotar componentes unifilares
Cuando se trabaja en un diagrama unifilar, es posible que se quiera anotar un componente unifilar en función de un componente del esquema o del armario ya insertado. Para facilitar esta operación, hay disponible una nueva opción para filtrar la lista de componentes en función de si ya hay una coincidencia de símbolo unifilar.

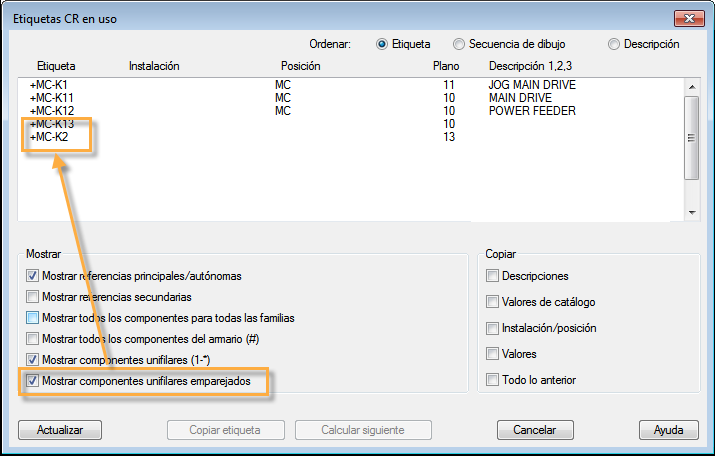

Seleccione esta casilla de verificación para incluir todas las referencias de esquemas, armarios y unifilares donde existe una coincidencia de componente unifilar para un componente del esquema o una implantación de armario.

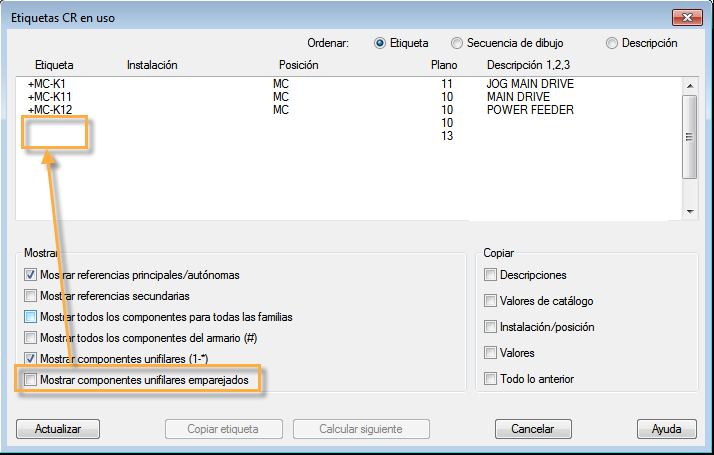

Desactive esta casilla de verificación para excluir todas las referencias de esquemas, armarios y unifilares donde existe una coincidencia de componente unifilar para un componente del esquema o una implantación de armario. La lista resultante solo contiene etiquetas que no tienen ninguna coincidencia de componentes unifilares.
Bornas del esquema

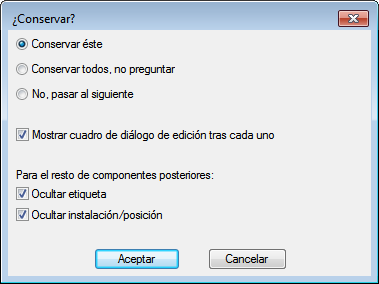

Si se insertan bornas del esquema mediante los comandos de Inserción múltiple, ahora hay opciones para ocultar los valores de los atributos de posición, la regleta de etiqueta y la instalación.
Cuando se utiliza Inserción múltiple (menú de símbolos), las opciones estarán disponibles después de insertar la primera borna. Cuando se utiliza Inserción múltiple (designar principal), las opciones están disponibles para cada borna insertada, incluida la primera.
Otras mejoras
- Los componentes secundarios enlazados directamente al principal con la línea de enlace de trazos se excluyen de las referencias cruzadas en el componente principal.
- Los botones de valores por defecto se añaden al cuadro de diálogo Ver/editar valores cuando se edita un componente de armario. Cada botón permite abrir el archivo de valores por defecto para poder seleccionar un valor para asignar al atributo.
- El cuadro de diálogo Insertar/editar componente se abre al insertar un conector paramétrico, para que se pueda anotar el conector.
- Por defecto, el comando Copiar circuito selecciona varios puntos de inserción para crear varias copias del mismo dibujo.
- Una nueva API del generador de circuitos está disponible para enlazar componentes de un circuito con una línea de enlace de trazos.
- Exportar a hoja de cálculo ahora actualiza la base de datos automáticamente antes de realizar la exportación. Nota: Esta es una idea de AutoCAD Electrical IdeaStation.
- Una casilla de verificación nueva en el Editor de regletero permite guardar las asignaciones de dispositivo internas y externas.
