Après Globals et LimbPhases, l'ossature est divisée de façon hiérarchique en différents HubGroups.
Une série de contrôleurs est affectée à chaque groupe de moyeux et à ses enfants. Ils sont généralement représentés par des graphiques permettant à l'utilisateur de modifier le cycle du mouvement. La plupart de ces contrôleurs sont répétés dans toutes les zones, tandis que d'autres sont spécifiques à une zone en particulier.
Par défaut, chaque cycle CATMotion est composé de 100 images. L'animation est ensuite compressée ou étirée à la bonne longueur à l'aide d'une combinaison de commandes Globals (Durée pas max. et Long. enjambée max.) et de la vitesse du Noeud de chemin. Cela signifie que les valeurs Temps ont plus de sens lorsqu'elles sont exprimées en pourcentages de cycle de mouvement plutôt qu'en valeurs absolues. Par exemple, un temps de 50 est à mi-chemin dans le cycle.
La couleur vert clair de l'arrière-plan du schéma représente le temps pendant lequel les pieds sont au sol. Le vert foncé représente la durée pendant laquelle le pied est en suspension.
Tous les contrôleurs, à l'exception de RotDécal et de PosDécal, sont dotés de graphiques permettant d'afficher la courbe de mouvement du contrôleur sélectionné dans le cycle de mouvement.
Torsion, définissez les valeurs du point de contrôle de tous les éléments du groupe de moyeux à zéro. Accédez ensuite à l'élément de votre choix et ajustez ses valeurs de point de contrôle. Il est recommandé de réaliser cette opération dans une nouvelle couche CATMotion. Vous pourrez ainsi revenir à la couche d'origine sans avoir à restaurer toutes les valeurs de point de contrôle. Interface
Pour ouvrir le groupe de fonctions graphique/paramètres d'un contrôleur en particulier, cliquez sur son nom dans la liste Hiérarchie du groupe de fonctions de gauche de l'éditeur CATMotion.
enfoncée et cliquez sur les différents contrôleurs. Vous pourrez modifier le dernier sur lequel vous cliquez.

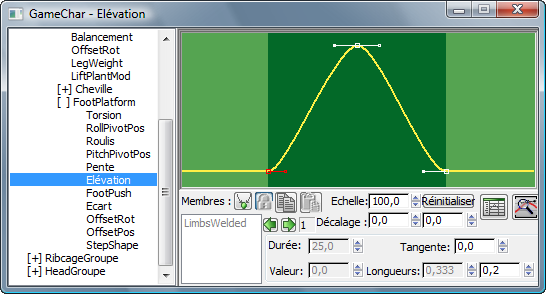

Un contrôleur FootPlatform Elévation
-
/
Rendre unique (désactivé/activé) -
Divise les membres en pistes distinctes.
Au-dessous des boutons Rendre unique et Verrouiller (voir ci-dessous) se trouve une boîte permettant d'accéder aux membres lorsque l'option Rendre unique est activée et que l'option Verrouiller est désactivée. Dans ce contexte, vous pouvez choisir l'une des entrées de liste pour modifier les paramètres de ce membre.
Gauche : les membres sont soudés (option Rendre unique désactivée)
Centre : choisissez le membre à ajuster (options Rendre unique activée/Verrouiller désactivée)
Droite : membres verrouillés (option Verrouiller activée)

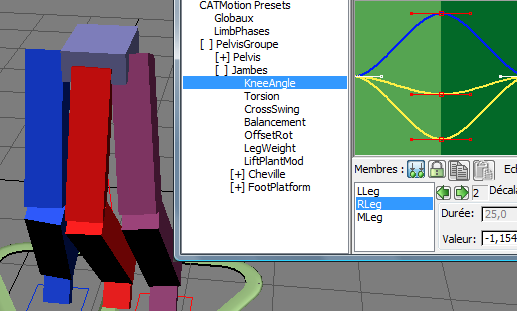

Lorsque vous contrôlez les membres, la courbe de chacun d'entre eux est dessinée dans la même couleur que le membre.
Chaque courbe utilise la couleur du membre correspondant.
De même, si vous déplacez un point directement sur une courbe, le membre correspondant est mis en surbrillance dans la liste.
-
/
Verrouiller (désactivé/activé) -
Définit les paramètres des différentes pistes. Cette option est uniquement disponible lorsque l'option Rendre unique est activée.
-
(Précédent) /
(Suivant) -
Cliquez sur les noeuds de la spline. Vous pouvez également sélectionner un noeud de spline en cliquant sur celui-ci dans la fenêtre.
Lorsque vous sélectionnez un noeud ses paramètres de Temps, Valeur, Tangente et Longueurs de tangente sont affichés et prêts à être modifiés.
Dans certains cas, les paramètres ne sont pas disponibles (grisés). Vous ne pouvez donc pas les modifier.
-
-
Copie les paramètres du contrôleur CATMotion courant.
-
-
Colle les paramètres d'un autre contrôleur CATMotion.
- Echelle
-
Agit comme un pourcentage de tous les points de contrôle et des tangentes non nuls sur la courbe. L'augmentation de la valeur éloigne tous les points non nuls de l'axe horizontal (Y=0), tandis que la réduction de la valeur les rapproche de cet axe.
- Décalage
-
Déplace les points de contrôle horizontalement, en modifiant leurs valeurs Temps.
- Réinitialiser
-
Rétablit les valeurs par défaut de la courbe.
-
-
Tous les paramètres peuvent être animés. Le bouton Editeur de courbe ouvre la vue Piste de la zone correspondante pour modifier les clés d'animation de ce contrôleur.
Conseil : La hiérarchie de l'éditeur CATMotion est également disponible dans la vue Piste en accédant à Objets (Nom du personnage) Objet Couches Couche CATMotion RacineHiérarchieCAT. Vous pouvez affecter des contrôleurs d'animation standard aux différents paramètres. -
-
Effectue un zoom sur le graphique de la courbe.
- Durée
-
La durée du point de contrôle sélectionné (axe horizontal).
- Valeur
-
La valeur du point de contrôle sélectionné (axe vertical).
- Tangente
-
L'angle de la tangente pour le point de contrôle sélectionné. L'ajustement de cette valeur modifie la forme de la courbe autour de ce point.
- Longueurs
-
Les longueurs des tangentes entrantes et sortantes. Le réglage de ces valeurs modifie la forme du côté correspondant de la courbe.
