Interpolate Point

Point: Interpolate

Consente di aggiungere un punto che si trova ad una distanza interpolata tra un punto iniziale e un punto di destinazione.

Proprietà

Specificare i parametri seguenti nel gruppo Properties.

Point
Point Number	Consente di specificare il numero di punto. Il valore di Point Number generato automaticamente è modificabile.
Point Codes	Indica i codici assegnati al punto.
Point Geometry Type
Type	Consente di specificare il tipo di punto: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Consente di specificare il punto al quale sono relativi gli altri valori di proprietà della geometria.
Destination Point	Consente di specificare il punto di destinazione.
Interpolate Parameter	Consente di specificare la distanza interpolata tra i valori From Point e Destination Point alla quale disegnare il punto. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Collegamento
Add Link To From Point	Disegna un collegamento dal punto specificato nella riga From Point al punto corrente.
Name	Consente di specificare il nome del collegamento.
Codes	Indica i codici assegnati al collegamento.
ApplyAOR	Specifica se al collegamento verranno applicate la sopraelevazione o la sopraelevazione ferroviaria. Nota: La casella di controllo ApplyAOR influisce sul modo in cui viene visualizzata l'anteprima del componente sezione tipo in Subassembly Composer e sul suo comportamento quando viene utilizzato in Autodesk Subassembly Composer. È possibile utilizzare le schede Superelevation o Cant per definire i valori per visualizzare in anteprima l'effetto della sopraelevazione o della sopraelevazione ferroviaria sul componente sezione tipo nel pannello Preview. È possibile utilizzare la scheda Input/Output Parameters per aggiungere parametri che vengono inseriti in Autodesk Subassembly Composer al momento dell'importazione del componente sezione tipo.
Varie
Comment	Indica le note relative al punto. I commenti possono essere visualizzati nel gruppo Preview.

Esempi

Per vedere esempi dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:

Point Interpolate Point Example.pkt

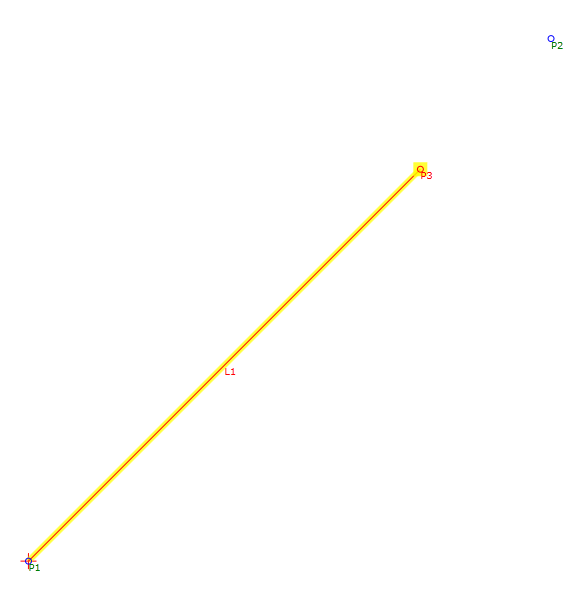

Nell'esempio, P3 si trova al 75% della distanza tra i punti P1 e P2.

Per esaminare i parametri, selezionare Interpolate Point nel diagramma di flusso, quindi visualizzare la sezione Point Geometry Properties del pannello Properties.
