Delta X on Surface

Point: Delta X on Surface

È possibile aggiungere un punto che si trova su una superficie obiettivo ad uno scostamento specificato da un altro punto.

Proprietà

Specificare i parametri seguenti nel gruppo Properties.

Point
Point Number	Consente di specificare il numero di punto. Il valore di Point Number generato automaticamente è modificabile.
Point Codes	Indica i codici assegnati al punto.
Point Geometry Type
Type	Consente di specificare il tipo di punto: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Consente di specificare il punto al quale sono relativi gli altri valori di proprietà della geometria.
Delta X	Consente di specificare il valore di scostamento dal punto specificato nella riga From Point. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Surface Target	Consente di specificare il parametro obiettivo per la superficie.
Offset Target	Specifica il parametro obiettivo per lo scostamento. Quando viene specificato un obiettivo scostamento, lo scostamento dell'oggetto obiettivo sostituisce il valore Delta X specificato.
Collegamento
Add Link To From Point	Disegna un collegamento dal punto specificato nella riga From Point al punto corrente.
Name	Consente di specificare il nome del collegamento.
Codes	Indica i codici assegnati al collegamento.
ApplyAOR	Specifica se al collegamento verranno applicate la sopraelevazione o la sopraelevazione ferroviaria. Nota: La casella di controllo ApplyAOR influisce sul modo in cui viene visualizzata l'anteprima del componente sezione tipo in Subassembly Composer e sul suo comportamento quando viene utilizzato in Autodesk Subassembly Composer. È possibile utilizzare le schede Superelevation o Cant per definire i valori per visualizzare in anteprima l'effetto della sopraelevazione o della sopraelevazione ferroviaria sul componente sezione tipo nel pannello Preview. È possibile utilizzare la scheda Input/Output Parameters per aggiungere parametri che vengono inseriti in Autodesk Subassembly Composer al momento dell'importazione del componente sezione tipo.
Varie
Comment	Indica le note relative al punto. I commenti possono essere visualizzati nel gruppo Preview.

Esempi

Per vedere esempi dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:

Point Delta X On Surface Example.pkt

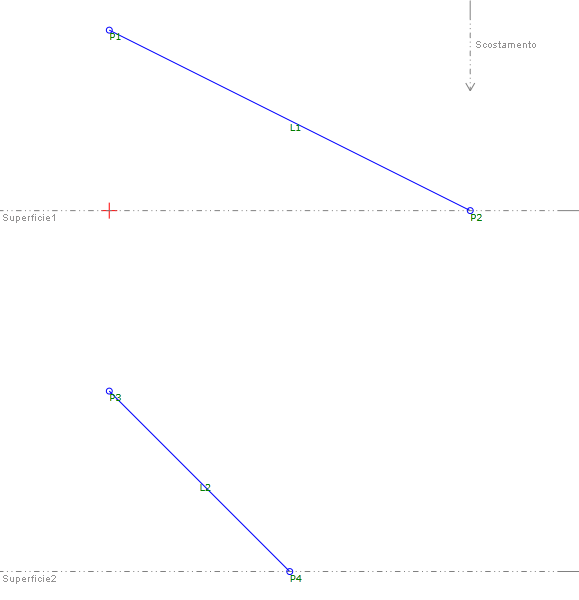

Nel file PKT di esempio sono illustrati due esempi di punti Delta X On Surface. Nel diagramma di flusso, ciascun esempio viene creato in una sequenza distinta. Ad ogni esempio è assegnato un valore Delta X, ma nell'esempio relativo all'obiettivo di scostamento(da P1 a P2) il valore viene sostituito.

Per esaminare i parametri, selezionare il punto Slope to Surface nel diagramma di flusso, quindi visualizzare la sezione Point Geometry Properties del pannello Properties.
