Point: Angle and Delta X
È possibile aggiungere un punto che si trova ad un angolo e ad uno scostamento specificati da un altro punto.
Proprietà
Specificare i parametri seguenti nel gruppo Properties.
| Point | |
| Point Number | Consente di specificare il numero di punto. Il valore di Point Number generato automaticamente è modificabile. |
| Point Codes | Indica i codici assegnati al punto. |
| Point Geometry Type | |
| Type | Consente di specificare il tipo di punto: |
| Point Geometry Properties | |
| From Point | Consente di specificare il punto al quale sono relativi gli altri valori di proprietà della geometria. |
| Reference Point | Consente di specificare il punto che forma, insieme a From Point, la linea di base rispetto a cui è relativo l'angolo. |
| Reverse Angle Reference | Consente di invertire l'angolo, disegnando il punto nella direzione opposta. |
| Angle | Consente di specificare l'angolo a partire dalla linea di base creata tra From Point e Reference Point. Nota: Se Reference Point è impostato su None, il valore di Angle è ricavato dal valore positivo di Delta X. Con un valore positivo, l'angolo viene disegnato in senso antiorario a partire da Delta X, mentre con un valore negativo viene disegnato in senso orario da Delta X.
Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Delta X | Consente di specificare la differenza di scostamento dal punto specificato nella riga From Point. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Offset Target | Specifica il parametro obiettivo per lo scostamento. Quando viene specificato un obiettivo scostamento, lo scostamento dell'oggetto obiettivo sostituisce il valore Delta X specificato. |
| Collegamento | |
| Add Link To From Point | Disegna un collegamento dal punto specificato nella riga From Point al punto corrente. |
| Name | Consente di specificare il nome del collegamento. |
| Codes | Indica i codici assegnati al collegamento. |
| ApplyAOR |
Specifica se al collegamento verranno applicate la sopraelevazione o la sopraelevazione ferroviaria. Nota: La casella di controllo ApplyAOR influisce sul modo in cui viene visualizzata l'anteprima del componente sezione tipo in Subassembly Composer e sul suo comportamento quando viene utilizzato in Autodesk Subassembly Composer. È possibile utilizzare le schede Superelevation o Cant per definire i valori per visualizzare in anteprima l'effetto della sopraelevazione o della sopraelevazione ferroviaria sul componente sezione tipo nel pannello Preview. È possibile utilizzare la scheda Input/Output Parameters per aggiungere parametri che vengono inseriti in Autodesk Subassembly Composer al momento dell'importazione del componente sezione tipo.
|
| Varie | |
| Comment | Indica le note relative al punto. I commenti possono essere visualizzati nel gruppo Preview. |
Esempi
Per vedere esempi dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Point Angle and Delta X.pkt

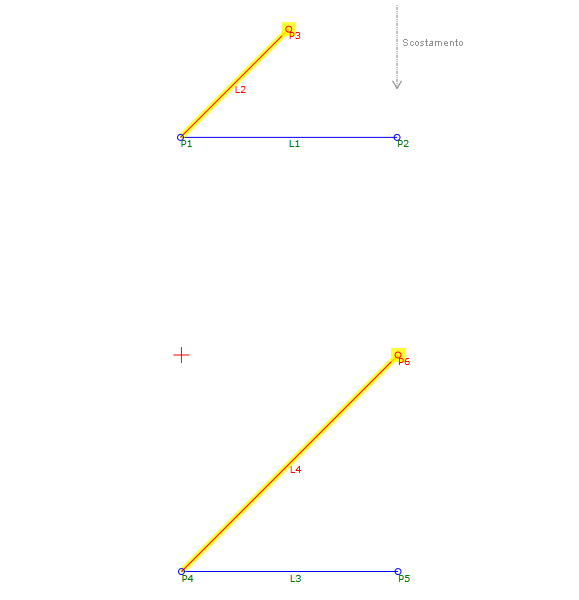

Nel file PKT di esempio sono illustrati due esempi di punti Angle and Delta X. Ogni tipo di geometria punto viene definito in base ai valori del parametro Angle and Delta X e il valore Delta X può essere sostituito da un parametro obiettivo scostamento specifico. In entrambi gli esempi viene utilizzato lo stesso valore Delta X. Nell'esempio Delta X statico (da P1 a P3) il valore viene applicato, ma nell'esempio di Offset Target viene utilizzato un parametro di obiettivo scostamento che sostituisce il valore Delta Y statico.
Nel diagramma di flusso, ciascun esempio viene creato in una sequenza distinta. Per esaminare i parametri, selezionare il punto Angle and Delta X nella sequenza appropriata, quindi visualizzare la sezione Point Geometry Properties del pannello Properties.
